Установка
Загрузка рулонного носителя
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A

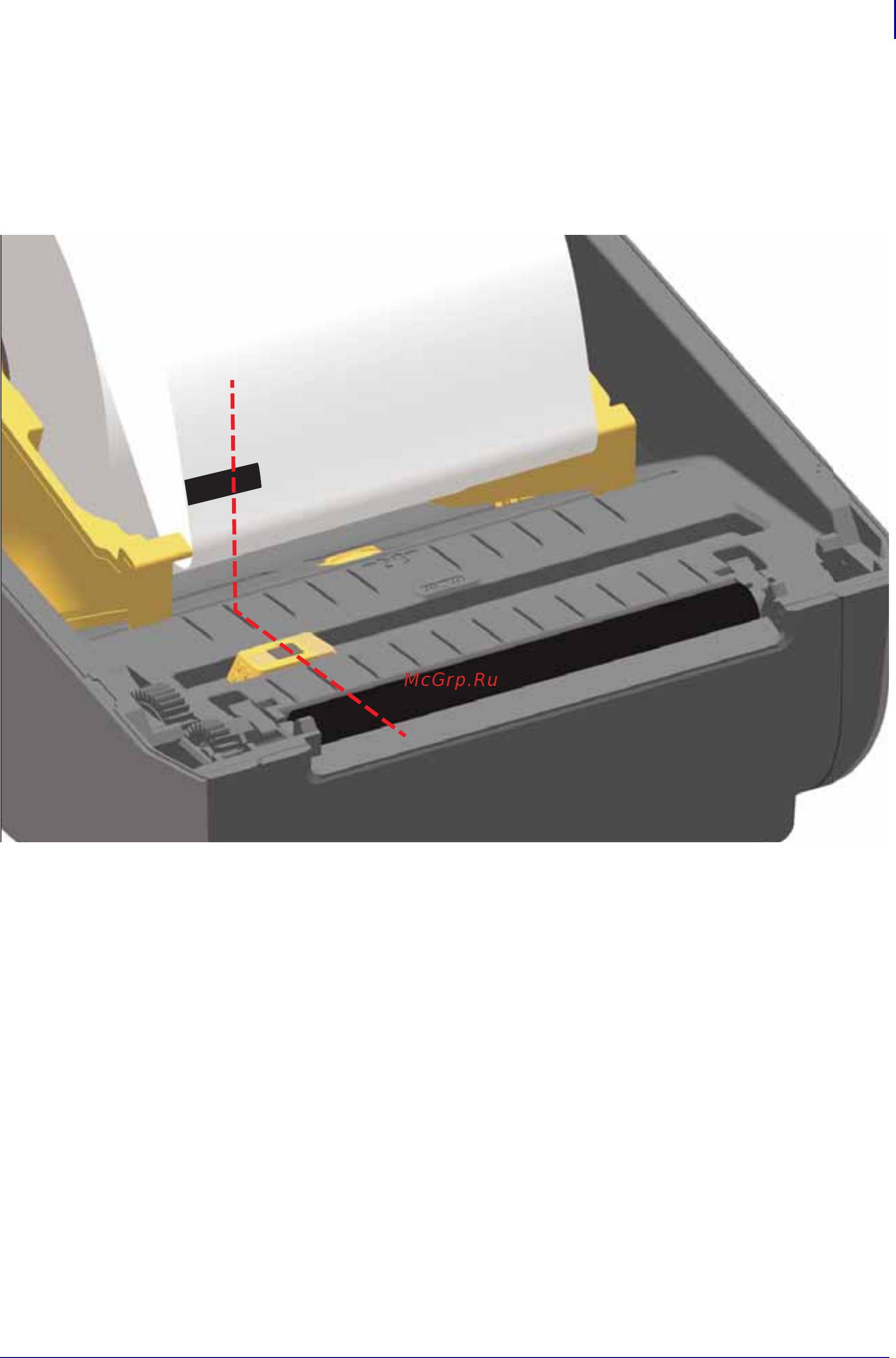

Установите стрелку выравнивания передвижного датчика посередине черной метки или
просечки на нижней стороне носителя. Выравнивание датчика должно быть таким, чтобы
он находился как можно дальше от кромки носителя, а метка при этом покрывала окошко
носителя на 100 %. В процессе печати носитель может перемещаться из стороны в сторону
в пределах ±1 мм (по причине отклонений в составе носителя или повреждений кромки при
обработке). Также могут быть повреждены просечки на боковой стороне носителя.
Настройка передвижного датчика на распознавание перфорации (промежутков)
Передвижной датчик для распознавания перфорации/промежутков поддерживает
размещение в нескольких положениях.
• Положение по умолчанию передвижного датчика идеально подходит для большинства
типов этикеток.
• Можно настраивать как центральные, так и смещенные от центра положения, которые
идеально подходят для печати двух (2) этикеток, расположенных бок о бок на рулоне.
• Диапазон настройки передвижного датчика охватывает положения датчиков, которые
используются в устаревших принтерах Zebra.
