84
Работа с принтером
Использование дополнительного модуля отделителя этикеток
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A

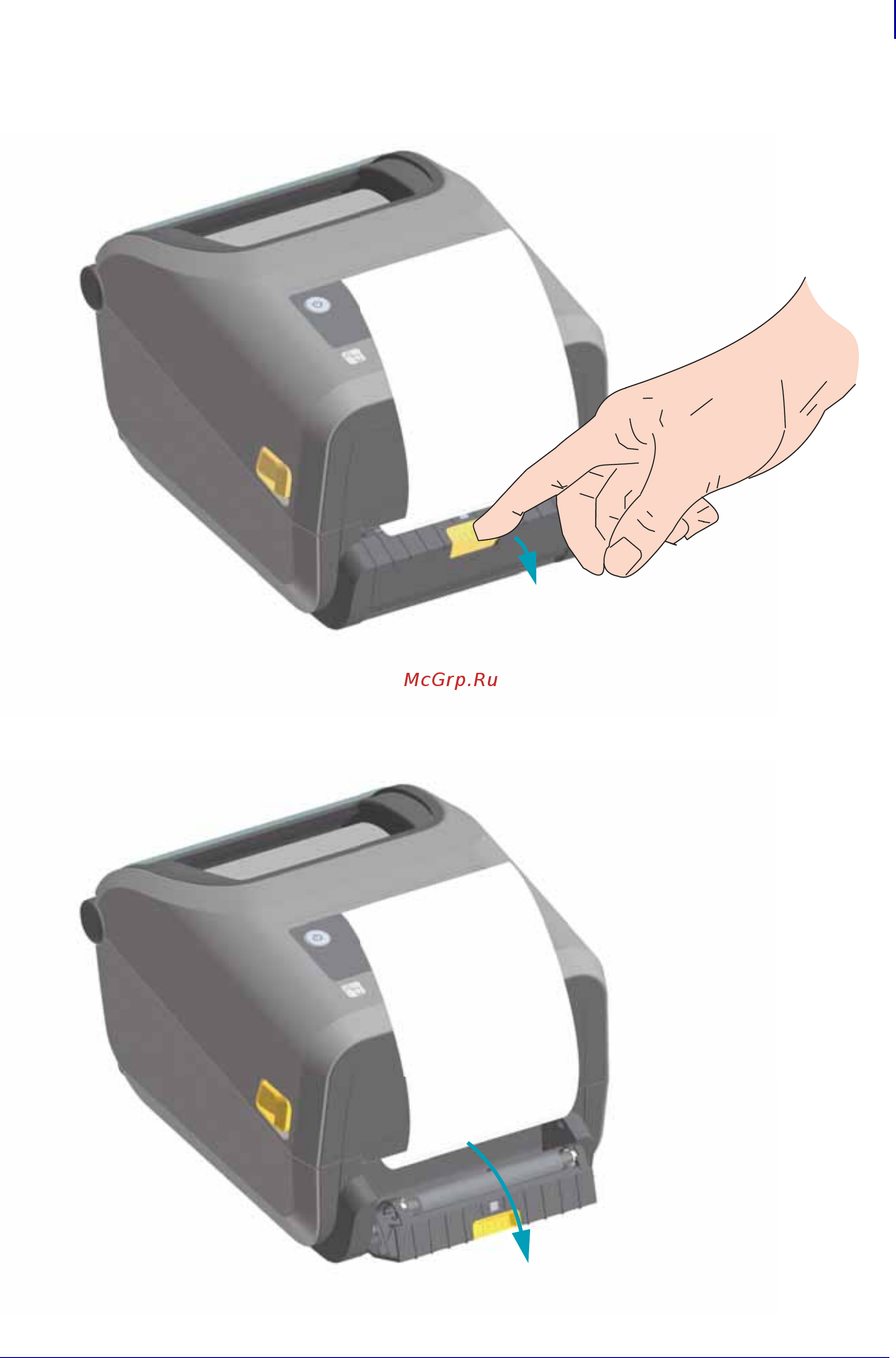

2. Поднимите подложку над верхней частью принтера. Оттяните защелку золотистого цвета
в центре откидной крышки отделителя, чтобы она открылась.
