25
Установка модулей оборудования
Резак
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Установка резака
Перед установкой модуля резака необходимо снять стандартную панель.

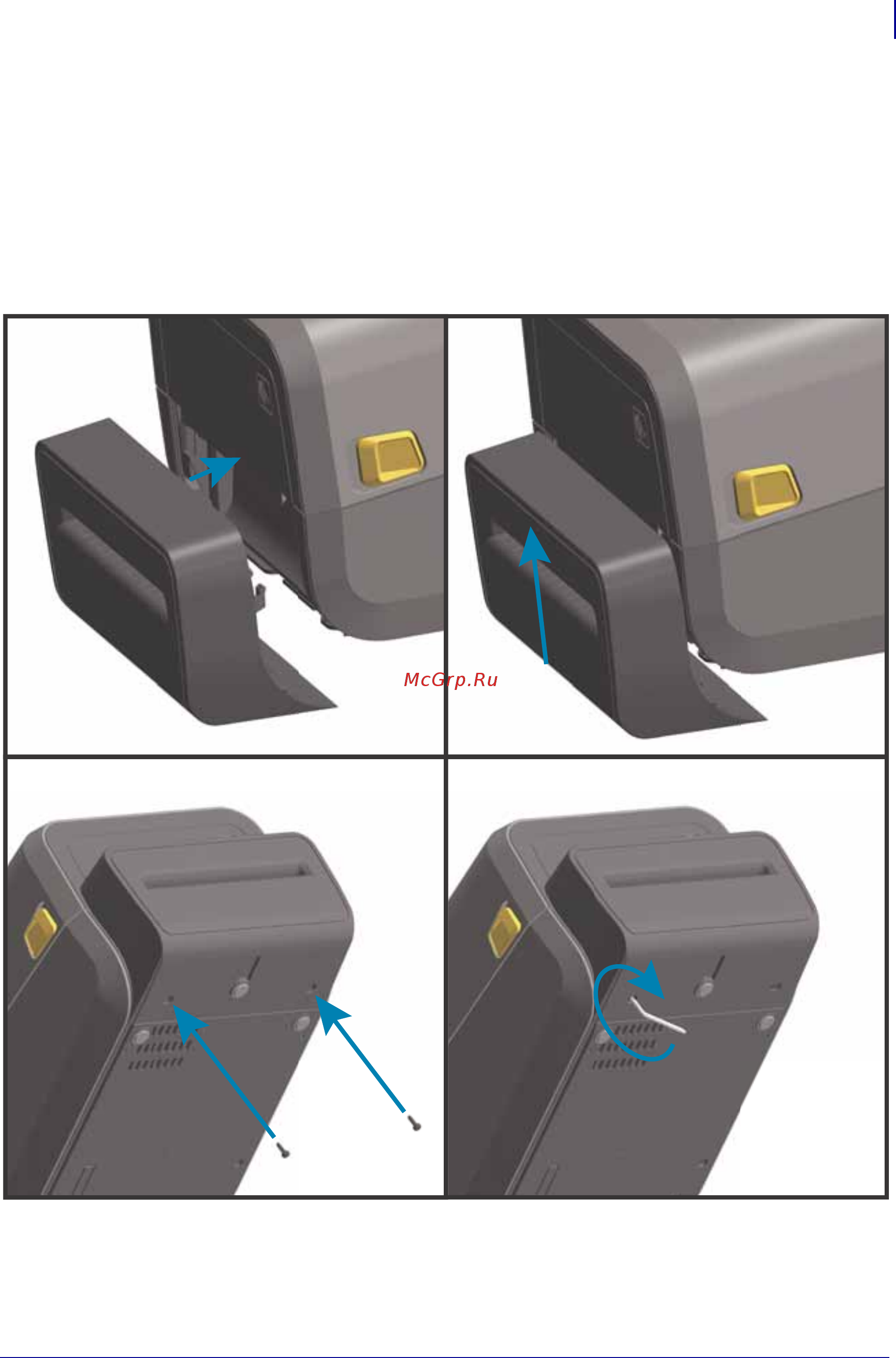

1. Поместите модуль резака и принтер правой стороной вверх так, чтобы верхняя часть
модуля находилась на одном уровне с нижней кромкой верхней крышки. Отцентрируйте
модуль и вдавите его в переднюю часть принтера до упора.
2. Переверните принтер вверх ногами и прикрепите модуль к принтеру двумя винтами,
используя ключ Torx.
