135
Обслуживание
Чистка
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Чистка и замена опорного валика
При обычной эксплуатации вращающийся опорный валик не требует чистки. Имеющаяся
на нем пыль от бумаги и подложки не влияет на качество печати.
Однако сильное загрязнение валика может повредить печатающую головку и вызвать
замятие бумаги при печати. Необходимо сразу же устранять с валика любые клейкие
вещества, грязь, пыль, масла или иные загрязнения.
Если производительность принтера и качество печати снизились, а подача носителей
замедлилась, выполните чистку валика и тракта движения носителя. Опорный валик
является поверхностью для печати и валиком подачи для носителей. Если замятие
и прилипание материалов продолжается даже после чистки валика, замените его.
Опорный валик можно очищать с помощью чистящего безволокнистого тампона
(например, Texpad) либо чистой мягкой безворсовой тканью, слегка смоченной в чистом
медицинском спирте (90 % или более высокой концентрации).
1. Откройте крышку (и дверцу отделителя, если он установлен). Извлеките материал из
зоны опорного валика.

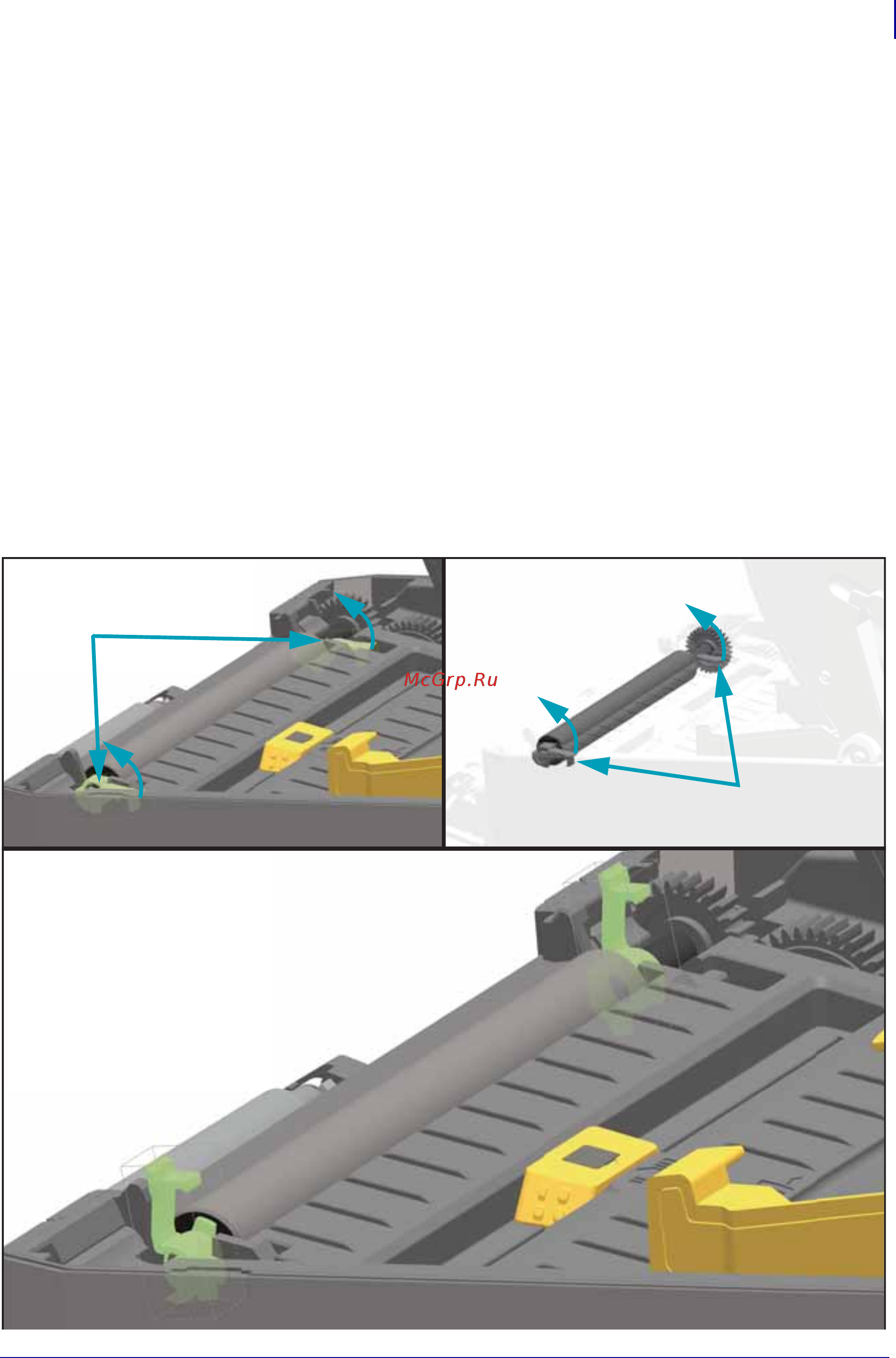

2. Потяните левый и правый фиксаторы подшипников валика по направлению к лицевой
части принтера и поверните их в верхнее положение.
Подшипники
валика
Подшипники
валика
