43
Установка
Загрузка кассеты с лентой
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Загрузка кассеты с лентой
Для печати термопереносом в принтере используется кассета с лентой для
термопереноса. Просто вставьте кассету в модуль подачи ленты и закройте принтер.
Принтер считает информацию о кассете, сохраненную в кассете.

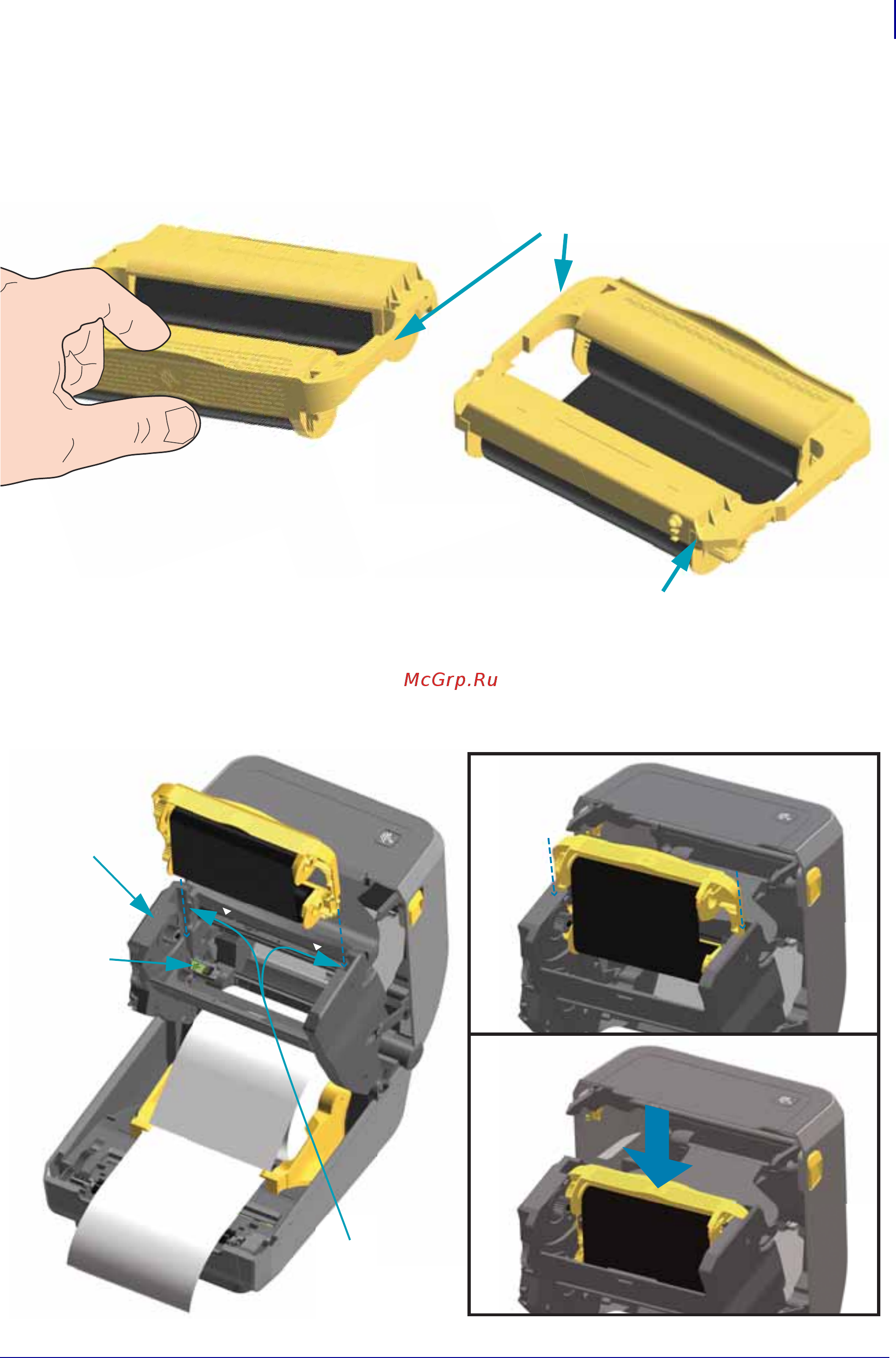

1. Вставьте кассету с лентой в паз для кассеты с лентой модуля подачи ленты в открытом
принтере. Надавите, чтобы кассета оказалась почти на одном уровне с передней частью
модуля подачи ленты. Можно будет услышать и ощутить, что кассета зафиксировалась.
Поддерживаются только оригинальные кассеты с лентой Zebra.
