20
Установка модулей оборудования
Модули подключения принтера
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A

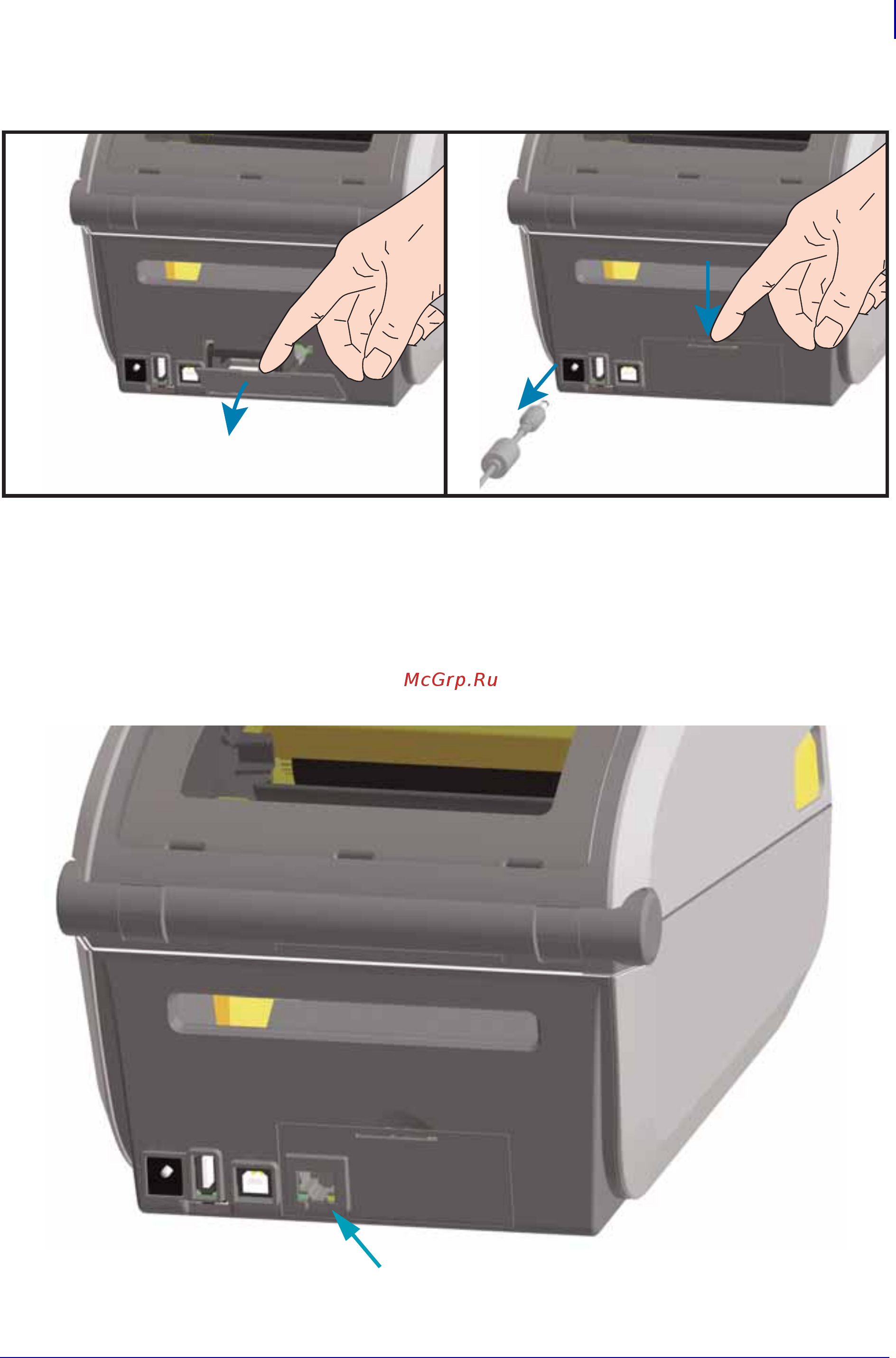

Установка модуля внутреннего интерфейса Ethernet (LAN)
1. Сняв крышку доступа к модулю, вставьте модуль Ethernet в принтер. Осторожно, но
с необходимым усилием нажимайте на печатную плату, пока она не утопится ниже кромки
крышки доступа.
2. Выровняйте нижнюю часть крышки порта Ethernet с нижней кромкой отверстия для доступа
к модулю. Поднимите крышку вверх и закройте ее.
Порт Ethernet (RJ-45)
