71
Настройка для ОС Windows
Настройка параметров Bluetooth
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Подключение принтера к компьютеру Windows 8
Перед добавлением (сопряжением) устройства с поддержкой Bluetooth удостоверьтесь,
что это устройство включено и доступно для обнаружения. Как было указано
в предыдущем разделе
Подключение к ведущему устройству с ОС Windows Vista® SP2
или Windows 7®
на стр. 68, для подключения устройства Bluetooth к устройству Windows
может потребоваться адаптер Bluetooth. Дополнительные сведения см. в руководстве
пользователя, предоставленном производителем устройства.

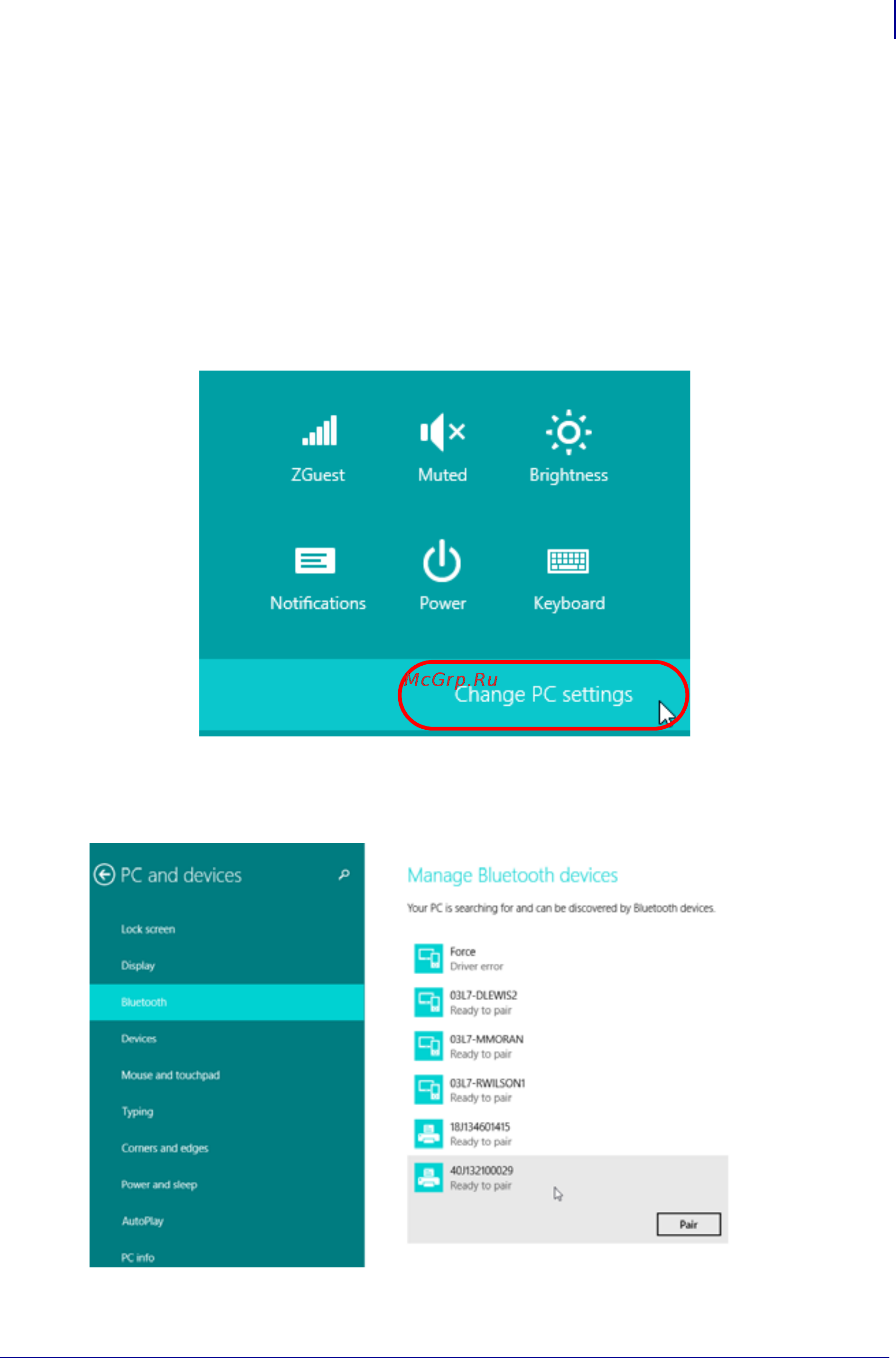

1. Проведите пальцем от правого края экрана или переместите указатель мыши к правому
краю экрана, выберите Settings (Настройки), а затем выберите Change PC Settings
(Изменить настройки компьютера).
.
2. Выберите PC and devices (Компьютер и устройства), а затем выберите Bluetooth. Когда
Windows отобразит устройства с поддержкой Bluetooth, выберите нужное устройство
и щелкните Pair (Сопряжение).
