52
Установка
Подключение принтера к компьютеру
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Ethernet (LAN, RJ-45)
Для данного принтера необходим кабель UTP RJ-45 Ethernet не ниже 5-й категории.
В принтере имеется встроенный сервер сетевой печати. Подробнее о настройке принтера
для работы в совместимой сети на базе Ethernet см. в «Руководстве пользователя
проводных и беспроводных серверов печати». Принтер необходимо настроить на работу
в сети. Доступ к серверу печати, встроенному в принтер, можно получить с помощью
веб-страниц сервера печати принтера.
Индикаторы активности/состояния Ethernet
Разъем Ethernet на принтере снабжен двумя (2) индикаторами состояния/активности,
которые частично видимы и отображают состояние интерфейса на разъеме. Также
принтер оснащен индикаторами панели управления для отображения рабочего состояния
сети принтера. Дополнительные сведения см. в разделе Значение комбинаций свечения
индикаторов на стр. 91.
Состояние индикаторов Описание
Оба не горят
Соединение Ethernet не обнаружено
Зеленый
Обнаружено соединение 100 Мбит/с
Зеленый и мигающий оранжевый
Обнаружено соединение 100 Мбит/с и активность Ethernet
Янтарный
Обнаружено соединение 10 Мбит/с
Оранжевый и мигающий зеленый
Обнаружено соединение 10 Мбит/с и активность Ethernet

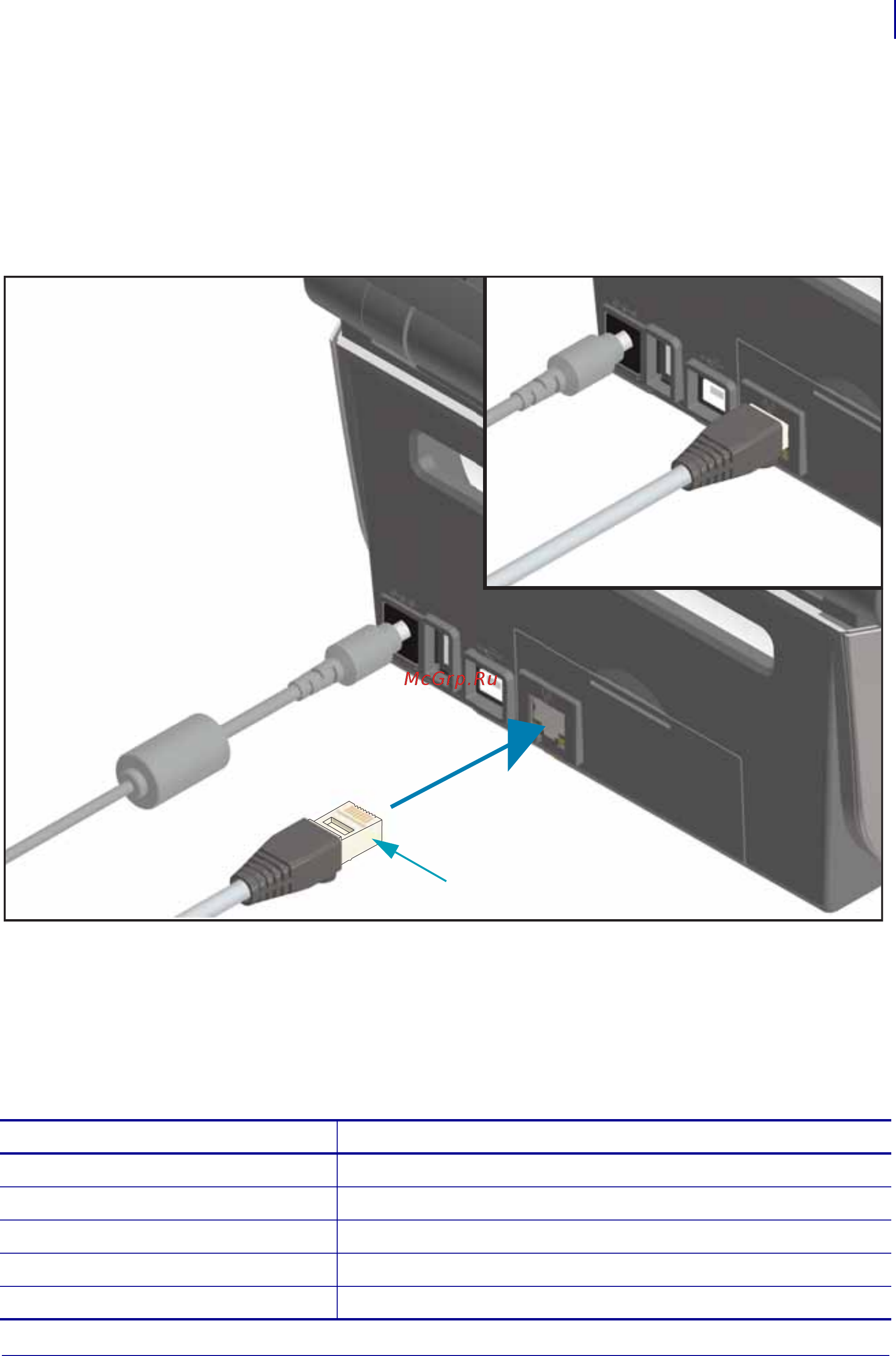

Кабель Ethernet
(разъем RJ-45)
