50
Установка
Подключение принтера к компьютеру
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A

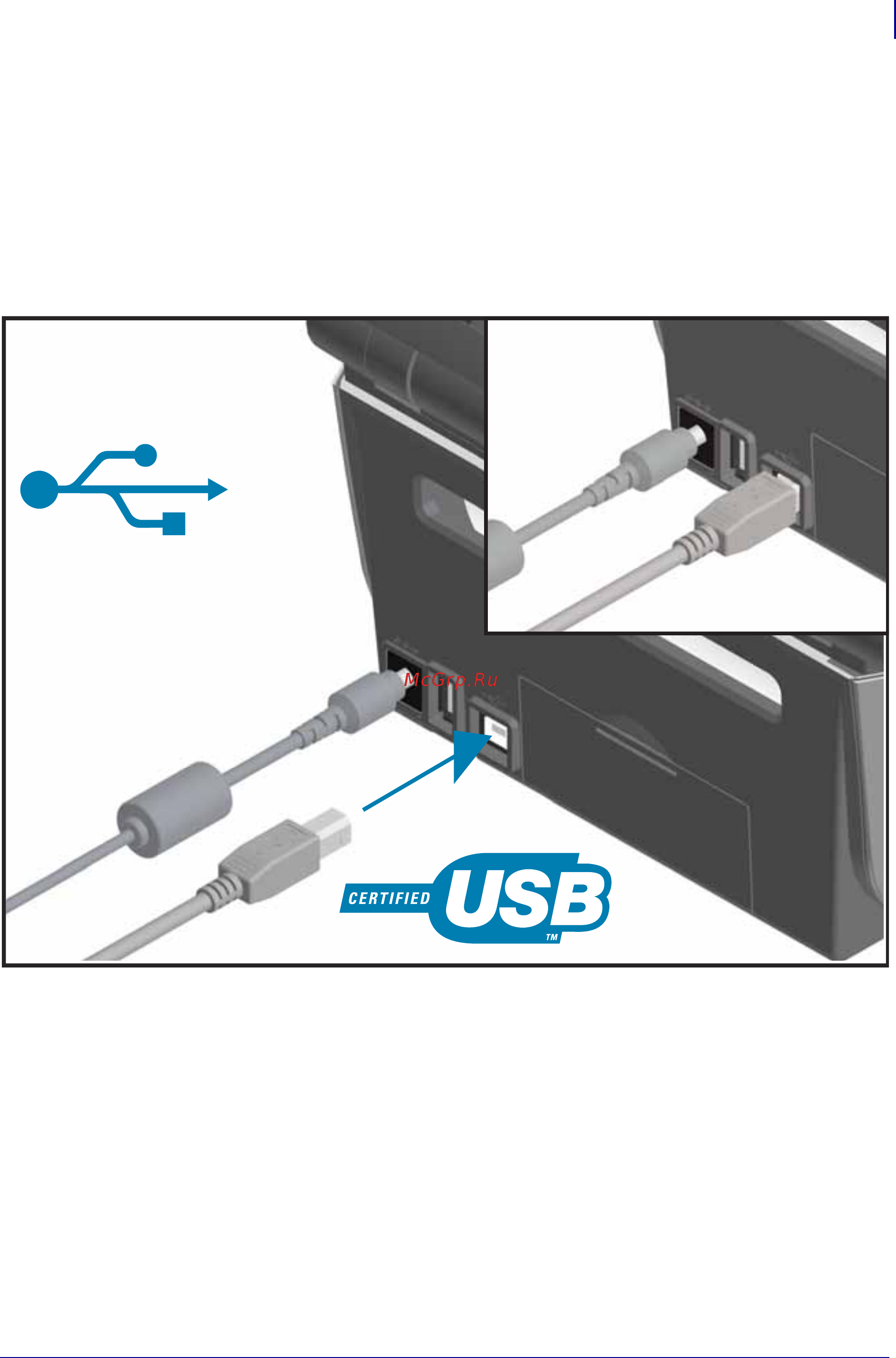

Интерфейс USB
Универсальная последовательная шина (USB 2.0) обеспечивает быстрый интерфейс,
совместимый с существующим аппаратным обеспечением компьютера. Технология Plug
and Play гарантирует простоту и удобство подключения. К одному порту/концентратору
USB допускается подключать несколько принтеров.
При использовании кабеля USB (не входящего в комплектацию принтера) удостоверьтесь,
что кабель или упаковка кабеля для обеспечения совместимости с USB 2.0 имеет отметку
Certified USB™ (см. ниже).
.
USB
