147
Приложение. Проводной интерфейс

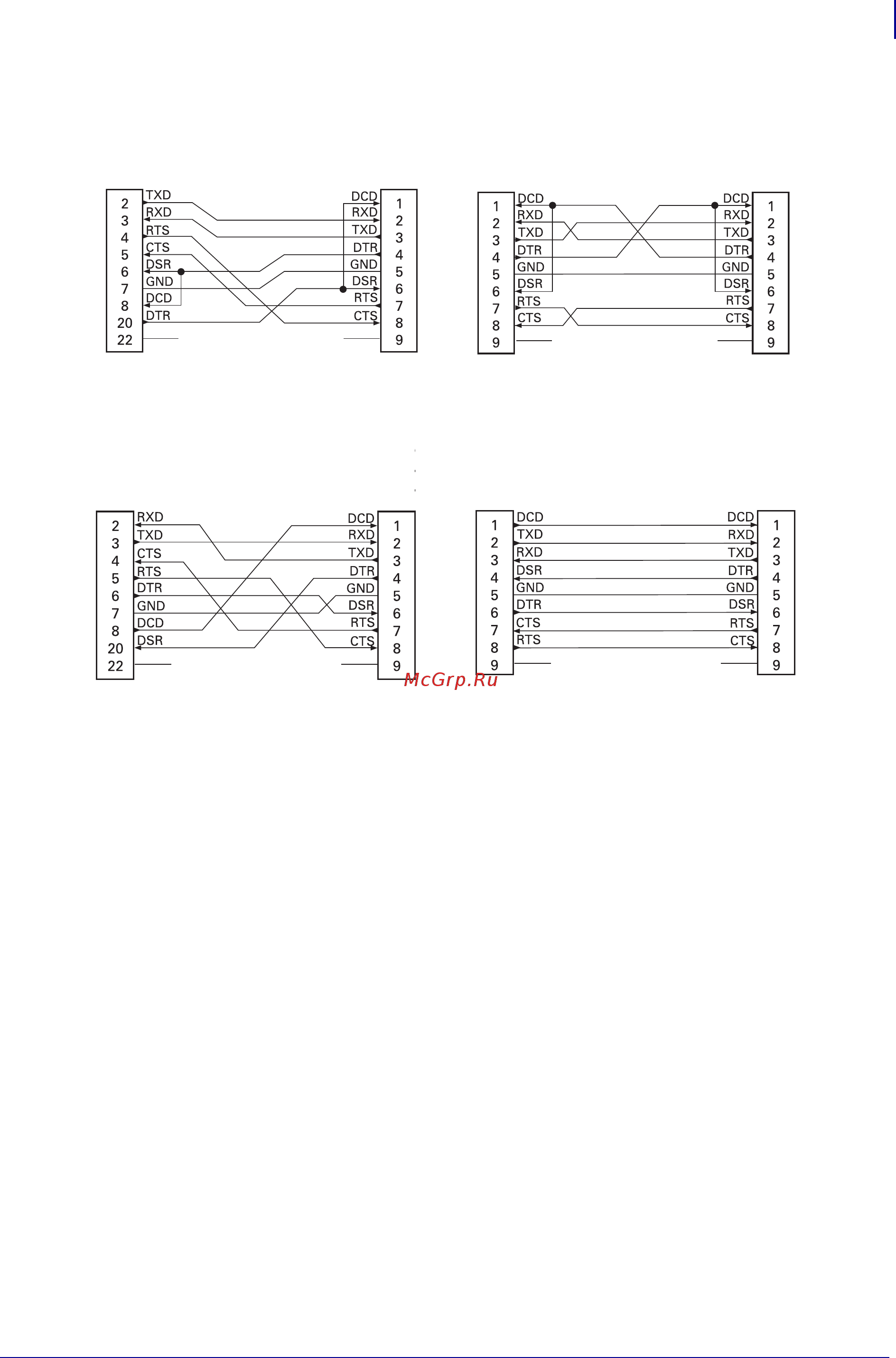

Интерфейс последовательного порта — автоматическое обнаружение DTE и DCE
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Подключение принтера к устройству DTE
Подключение принтера к устройству DCE
DB-25S
Разъем
устройства DTE (ПК)
DB-9P
Разъем
принтера
DB-9P
Разъем
принтера
DB-9S
Разъем
устройства DTE (ПК)
DB-9P
Разъем
принтера
DB-9P
Разъем
принтера
DB-25S
Разъем
устройства DCE
DB-9S
Разъем
устройства DCE
