37
Установка
Загрузка рулонного носителя
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A

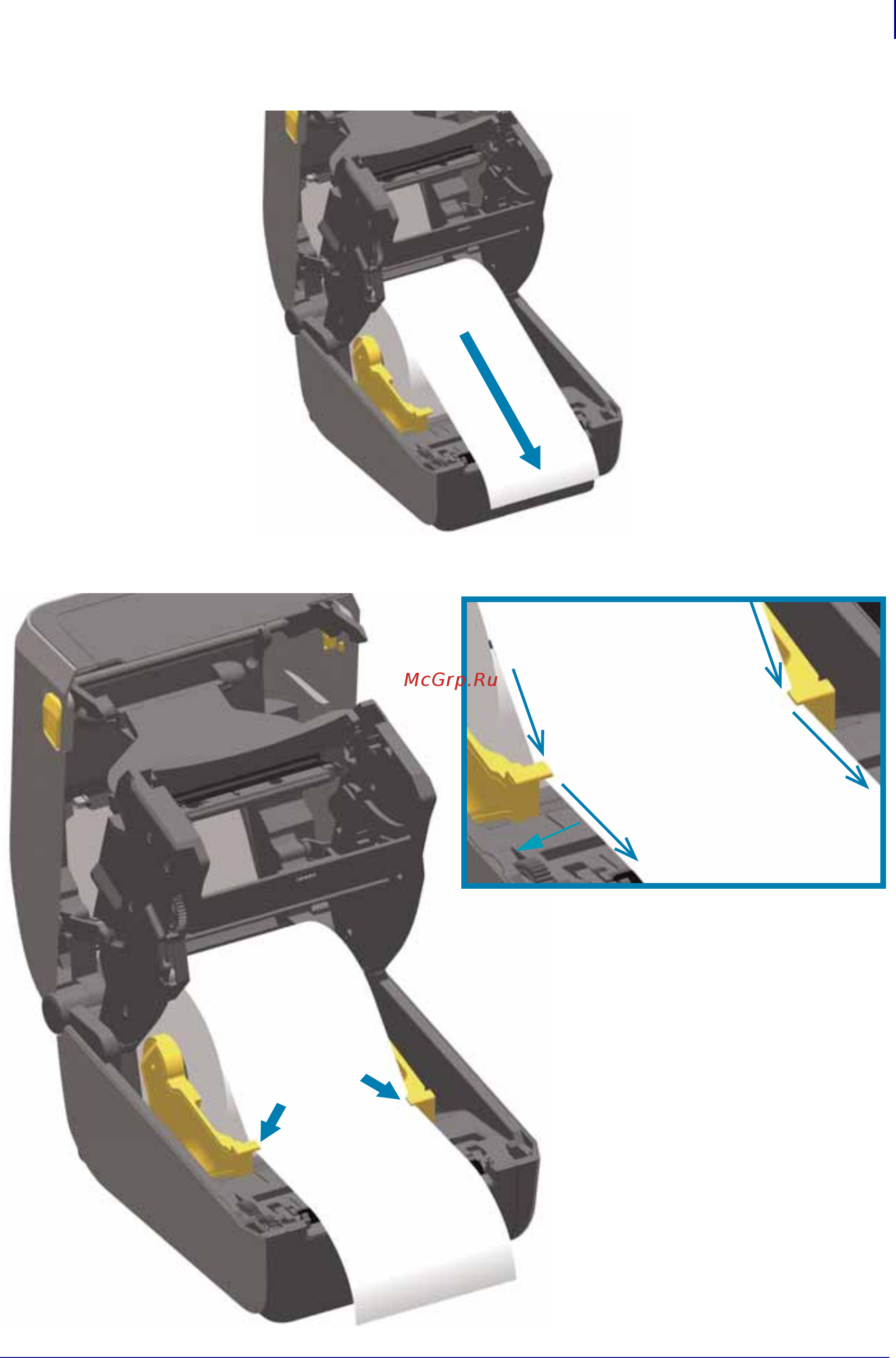

3. Потяните носитель так, чтобы он выступал за пределы передней части принтера.
4. Заправьте носитель под направляющие для бумаги с обеих сторон.
