Zebra ZD420 (ZD42042-C0EM00EZ) [21/171] Элементы управления
![Zebra ZD420 (ZD42042-C0EM00EZ) [21/171] Элементы управления](/views2/1310978/page21/bg15.png)
13
Введение
Компоненты принтера
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A

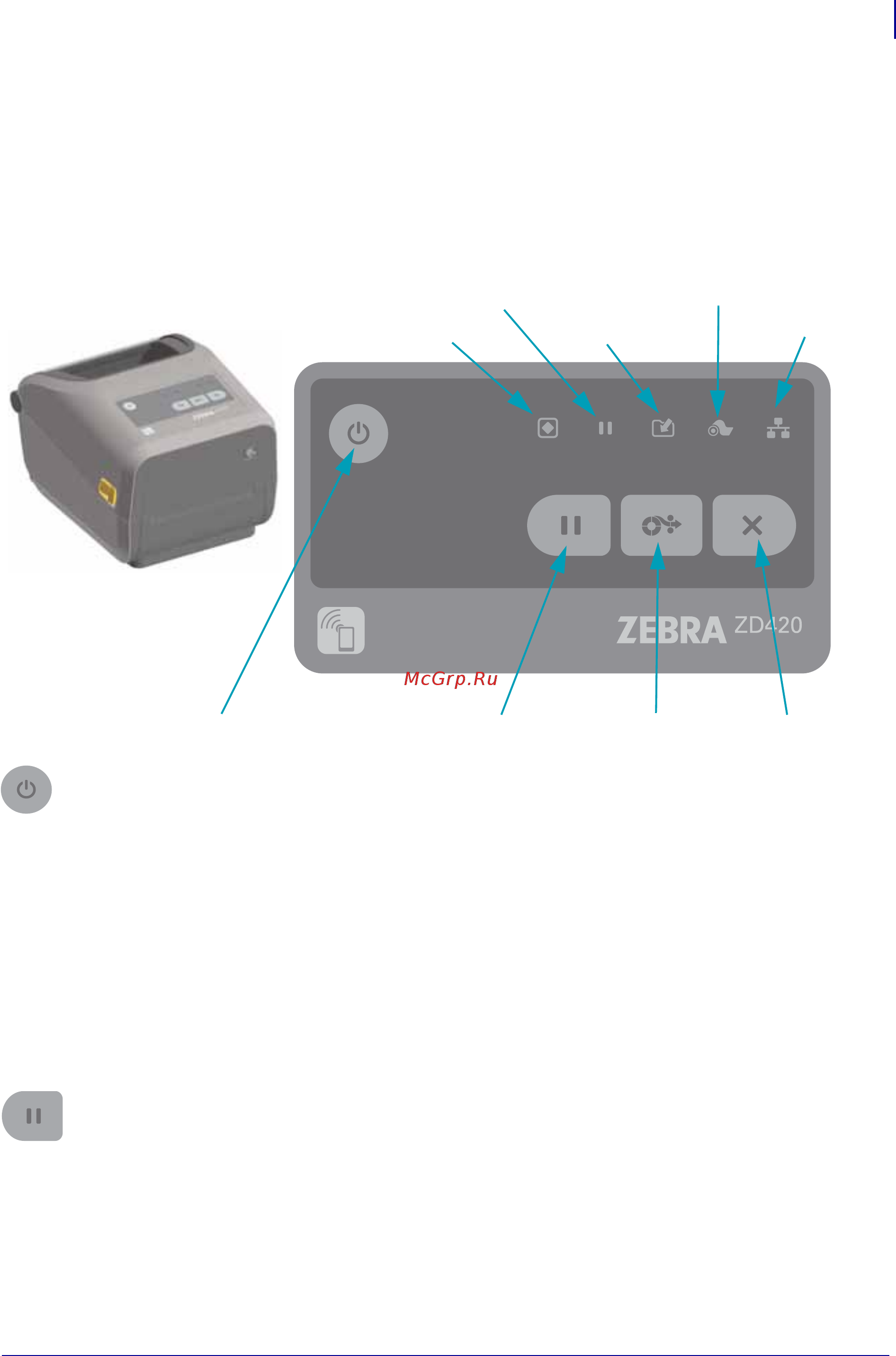

Элементы управления
Основные элементы управления расположены в передней части принтера. Индикаторы
могут находиться в следующих состояниях: выключен (не горит), красный, зеленый или
желтый. Индикаторы могут мигать или непрерывно светиться в соответствии
с различными шаблонами, используемыми для обозначения различных действий
и состояний принтера. Дополнительные сведения о шаблонах работы индикаторов см.
в разделе Значение комбинаций свечения индикаторов на стр. 91.
Питание
• Включение — нажимайте кнопку питания до тех пор, пока индикаторы принтера не
начнут мигать. Индикаторы принтера будут загораться и гаснуть в различных
сочетаниях во время выполнения принтером внутренней самодиагностики
и проверки конфигурации (занимает несколько секунд).
Когда принтер будет готов к выполнению обычных операций печати, индикатор
состояния начнет светиться ЗЕЛЕНЫМ, обозначая состояние ГОТОВНОСТИ
ПРИНТЕРА.
• Выключение — нажмите кнопку питания и удерживайте ее нажатой в течение трех
(3) секунд. Принтер выключится после (быстрого) сохранения некоторых сведений
о конфигурации и состоянии.
Пауза
• Нажатие кнопки паузы приводит к остановке выполнения операций печати
и переводит принтер в состояние приостановки. Перед остановкой принтер
завершает выполнение текущей операции печати.
• Состояние приостановки обозначается желтым цветом индикатора паузы.
• Нажатие кнопки паузы в состоянии приостановки возвращает принтер в обычный
режим работы.
Питание
Пауза
Подача
Отмена
ДанныеСостояние Сеть
Расходные материалыПауза
