134
Обслуживание
Чистка
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
6. Повторяйте шаги 4 и 5, пока не очистите датчик от всех пятен и разводов.
.
7. Контакты датчика кассеты с лентой: очищайте только в случае сбоя обнаружения
кассеты. Очистите интерфейсные контакты кассеты с лентой, аккуратно протирая
справа налево. Движения вверх и вниз могут повредить контакты.

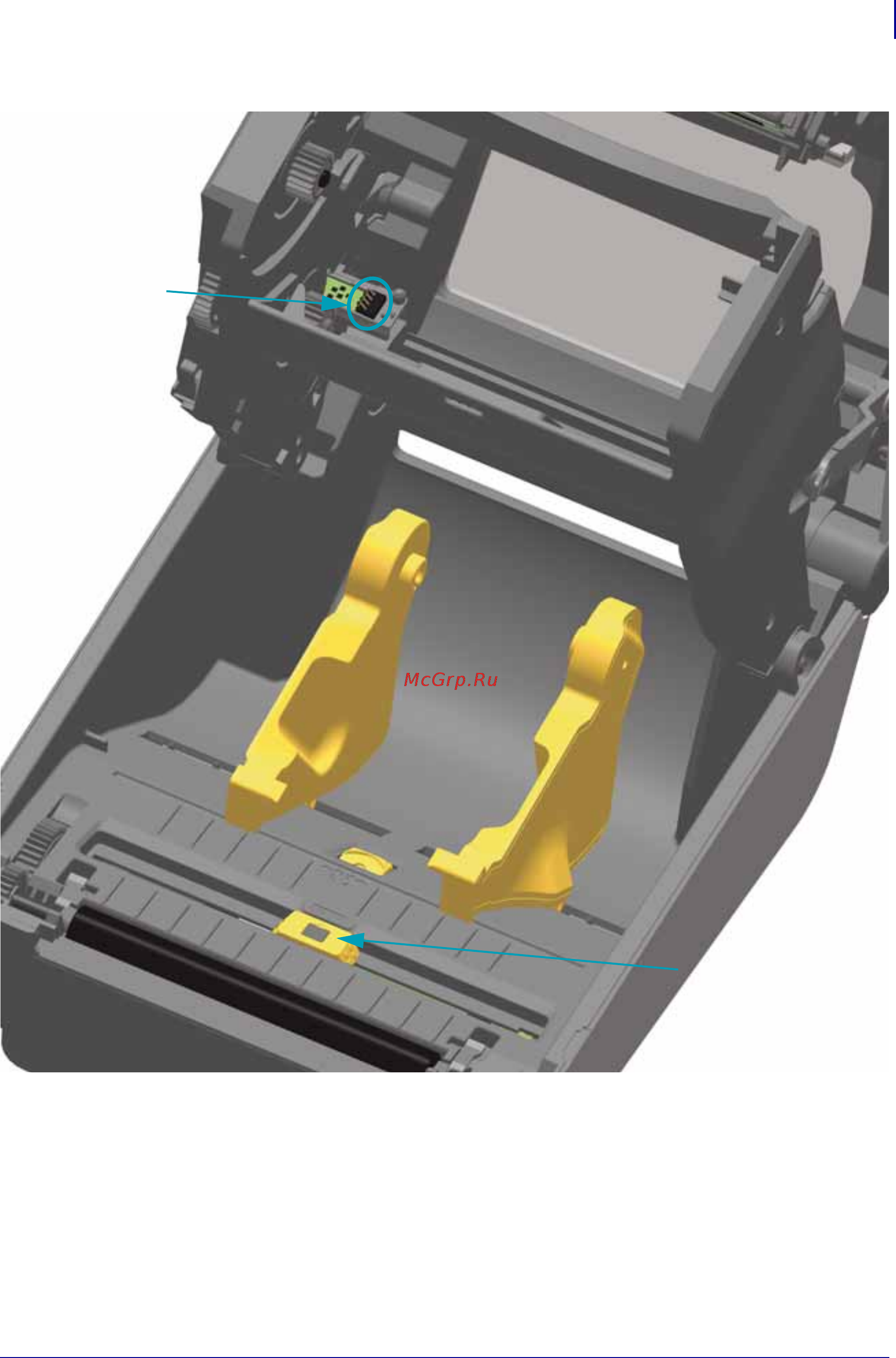

Передвижной датчик
(черная метка
и нижняя
перфорация/
промежуток)
Контакты
датчика
кассеты с лентой
