18
Установка модулей оборудования
Модули подключения принтера
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Модули подключения принтера
Модули подключения легко устанавливаются без использования инструментов.
Для завершения установки дополнительных модулей обновите
микропрограмму принтера
Для обеспечения оптимальной работы принтера рекомендуется регулярно обновлять
микропрограмму до последней версии. Инструкции по выполнению процедуры обновления
микропрограммы принтера см. в разделе Обновление микропрограммы принтера
на стр. 101. Программное обеспечение доступно на веб-сайте компании Zebra:
http://www.zebra.com/support
Доступ к гнезду модуля подключения

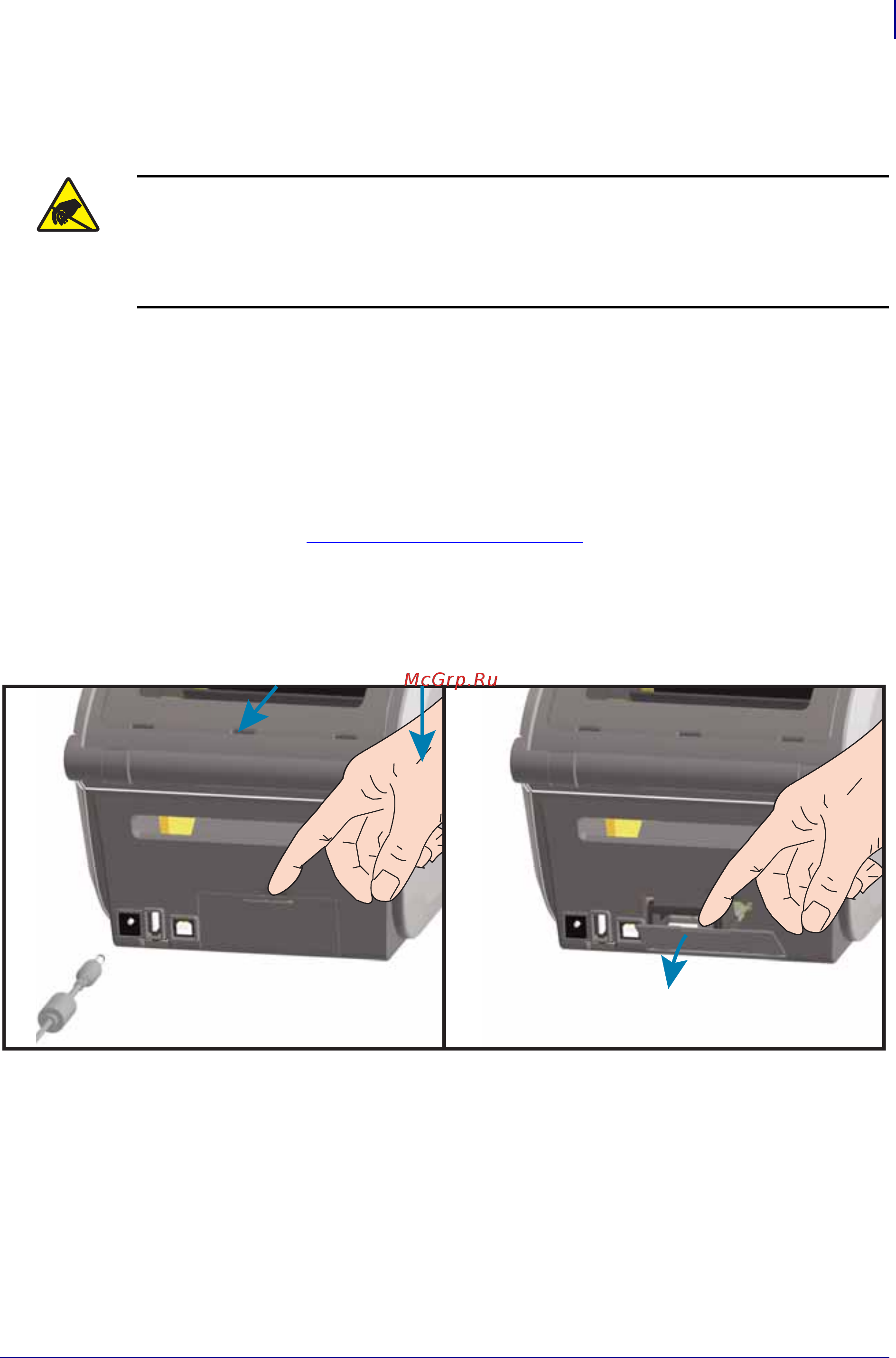

1. Откройте крышку модуля, нажав пальцем на верхнюю часть крышки. Это освободит
защелку. Чтобы снять крышку, потяните ее в сторону и вниз.
Внимание! • Электростатический заряд, накапливающийся на поверхности
человеческого тела и других поверхностях, может повредить печатающую головку
или электронные компоненты, используемые в устройстве. Соблюдайте
необходимые меры предосторожности при работе с печатающей головкой
и электронными компонентами.
