Установка модулей оборудования
Резак
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Установка отделителя наклеек
Перед установкой отделителя наклеек необходимо снять стандартную панель.

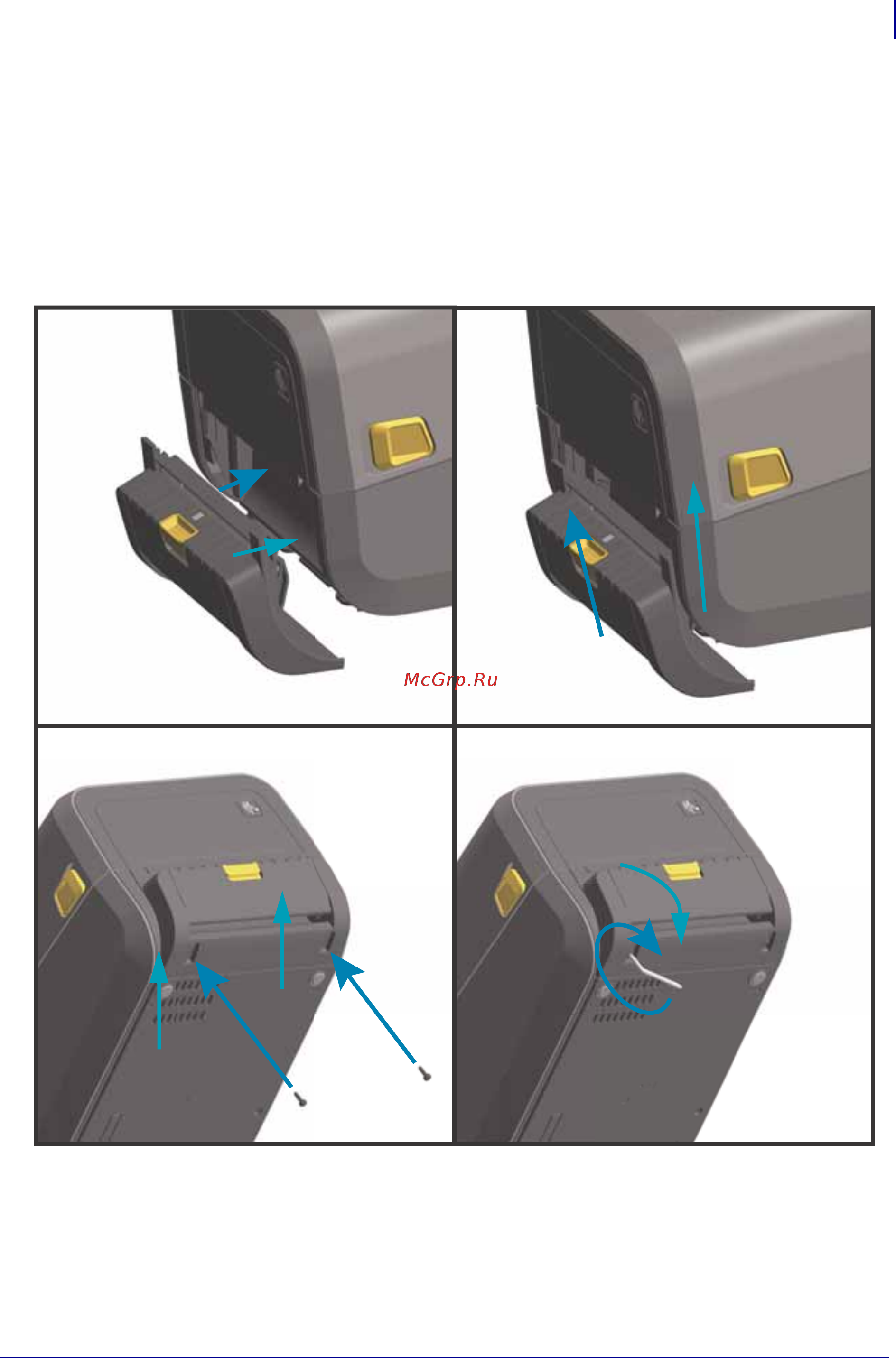

1. Разместите модуль отделителя наклеек и принтер правой стороной вверх так, чтобы
верхняя часть модуля находилась на 12,5 мм (0,5 дюйма) ниже нижней кромки верхней
крышки. Отцентрируйте модуль и вдавите его в переднюю часть принтера до упора.
2. Переверните принтер вверх ногами и прикрепите модуль к принтеру двумя винтами.
