Установка
Обнаружение состояния отсутствия ленты
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Обнаружение состояния отсутствия ленты
Если лента для печати заканчивается, принтер сообщает об отсутствии ленты с помощью
индикаторов состояния и носителя. Это часть обычного цикла использования ленты.
Когда принтер обнаруживает отсутствие ленты, индикатор состояния ( ) начинает светиться
красным, а индикатор носителя ( ) — мигать красным.

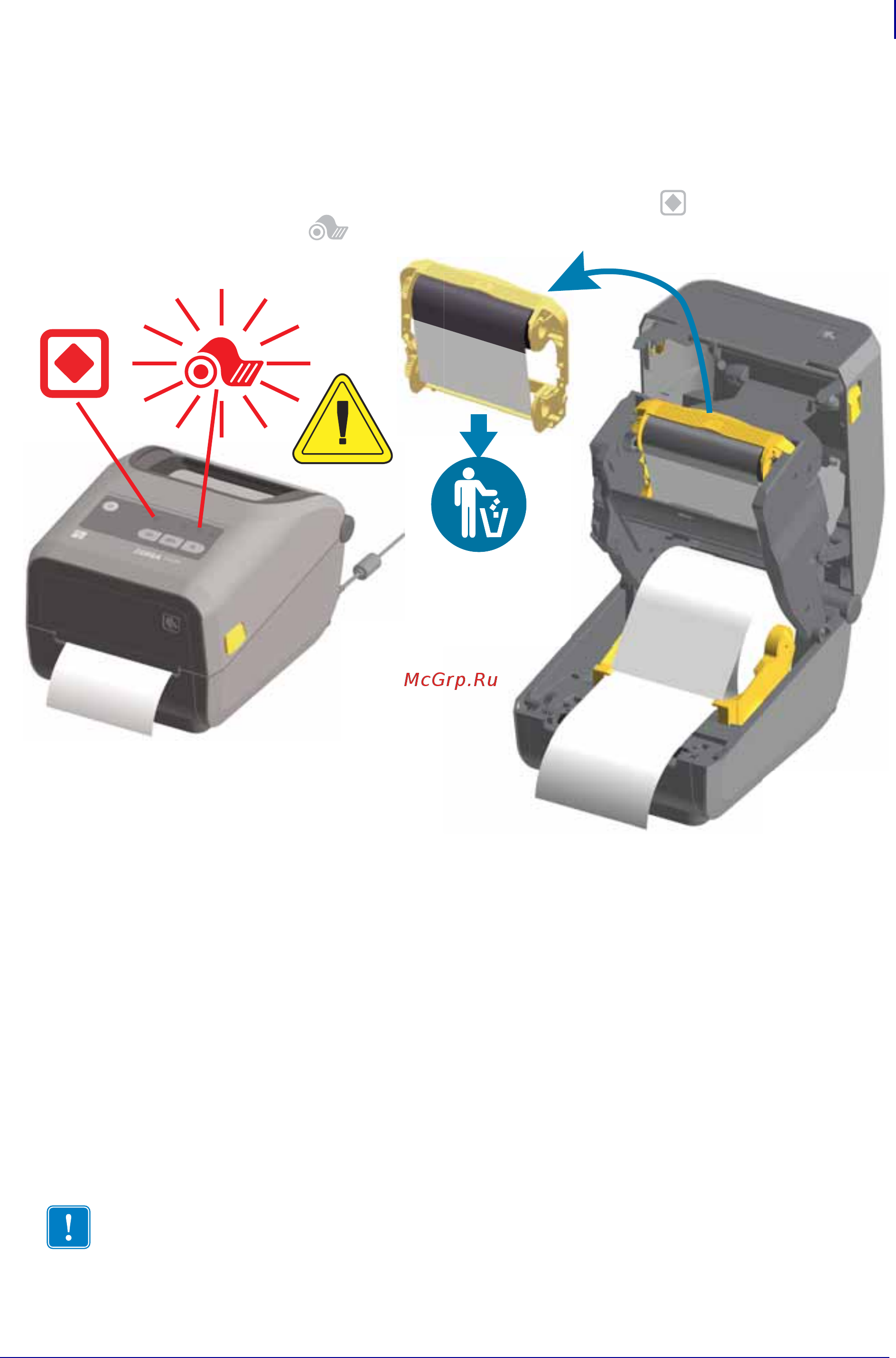

Исправление состояния отсутствия ленты
1. Откройте принтер.
2. Удостоверьтесь, что на нижней стороне кассеты с лентой видна отражающая часть ленты
(используется для обнаружения конца ленты). Кроме того, заполнен передний рулон
ленты.
3. Снимите использованную кассету с лентой и утилизируйте ее должным образом.
4. Вставьте новую кассету с лентой. См. Загрузка кассеты с лентой на стр. 43.
5. Чтобы возобновить печать, нажмите кнопку подачи один раз.
Примечание • В учреждениях, работающих в соответствии с требованиями
HIPAA, использованная лента в кассете должна уничтожаться.
