107
Устранение неполадок
Диагностика принтера
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Отчет о конфигурации (самотестирование CANCEL)
При выполнении диагностического отчета о конфигурации печатается набор отчетов
о конфигурации принтера и сети.
Чтобы напечатать отчет о конфигурации, выполните следующие действия.
1. Убедитесь, что носитель правильно загружен, крышка принтера закрыта, а питание
принтера включено.
2. Если питание принтера выключено, нажмите и удерживайте кнопку CANCEL (ОТМЕНА)
при включении питания принтера. Удерживайте кнопку CANCEL (ОТМЕНА) нажатой,
пока не останется гореть только один индикатор STATUS (СОСТОЯНИЕ).
- или -
Если питание принтера включено, нажмите кнопки FEED + CANCEL (ПОДАЧА +
ОТМЕНА) и удерживайте их в течение 2 секунд.
3. Будут напечатаны отчеты о конфигурации принтера и сети (см. ниже), а принтер
вернется в состояние READY (ГОТОВНОСТЬ).

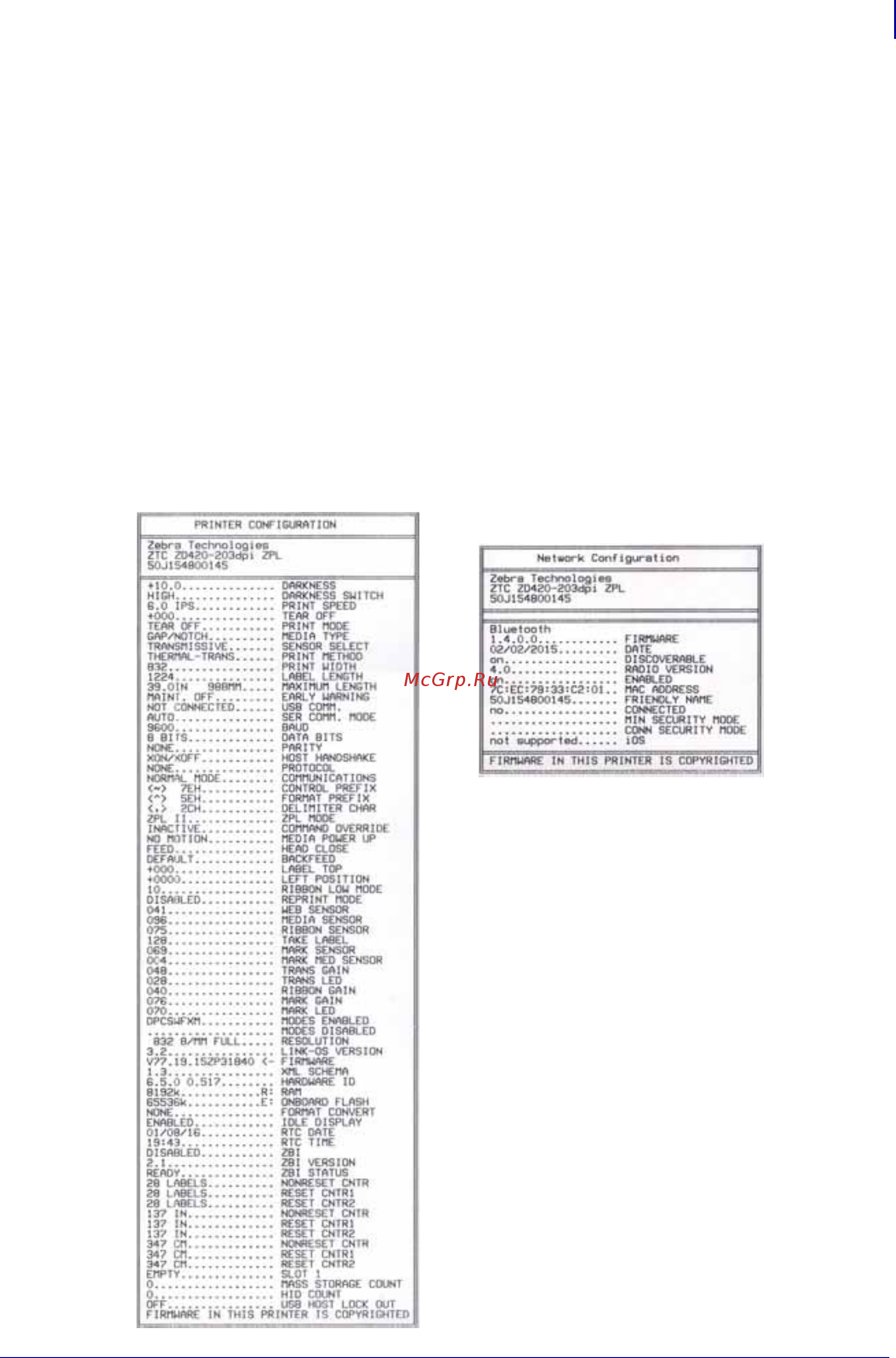

Пример конфигурации принтера
Пример конфигурации сети
Только Bluetooth LE
