28
Установка модулей оборудования
Наборы модернизации печатающей головки
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Наборы модернизации печатающей головки
Доступно два (2) набора модернизации печатающей головки. Первый позволяет изменить
плотность печати принтера с 203 на 300 т/д, а второй — с 300 на 203 т/д.
Для изменения плотности печати принтера с 203 на 300 т/д используются те же самые же
процедуры. Необходимо заменить печатающую головку и опорный (приводной) валик.
Принтер автоматически обнаруживает изменение печатающей головки и цвета материала
опорного валика: черный (203 т/д) и серый (300 т/д).
На печатающие головки, используемые в наборах модернизации, нанесена маркировка
(203 или 300). Это помогает отличить распакованную печатающую головку для
модернизации от оригинальной печатающей головки. На оригинальной печатающей
головке нет маркировки, обозначающей разрешение печати.
1. Выключите принтер и отключите его от источника питания.
2. Для замены опорного валика используйте процедуру Чистка и замена опорного валика
на стр. 135.
3. Для замены печатающей головки используйте процедуру Замена печатающей головки
на стр. 139.
4. Подключите принтер к источнику питания и включите его. Принтер автоматически
обнаружит изменение печатающей головки (но не опорного валика) в ходе проверки
конфигурации.
Для обеспечения оптимальных результатов и доступа к новейшим возможностям
и функциям принтера загрузите и установите последнюю версию микропрограммы
принтера. См. Обновление микропрограммы принтера на стр. 101.

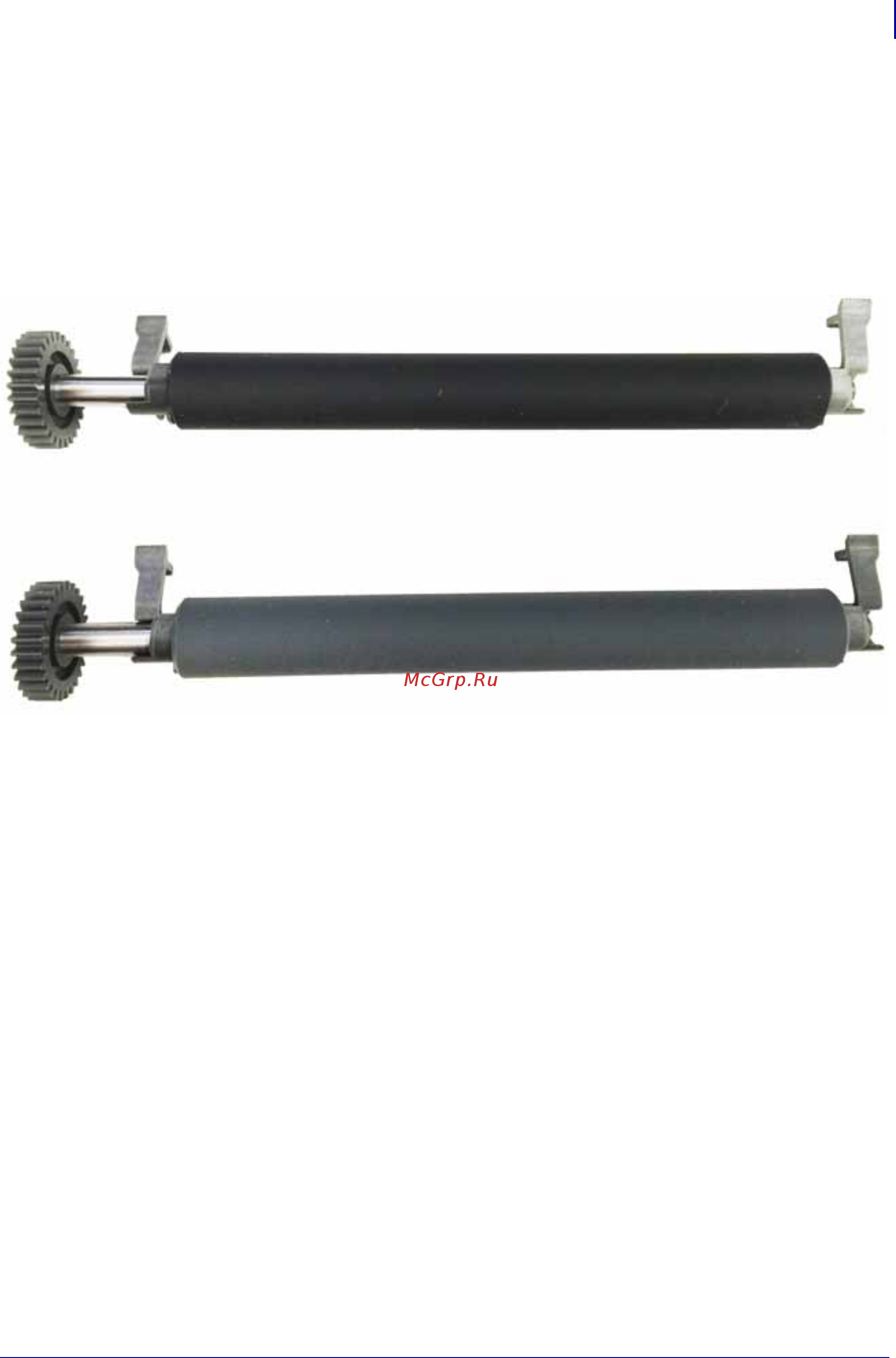

Опорный валик для 203 т/д (черный)
Опорный валик для 300 т/д (серый)
