Введение
Компоненты принтера
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A

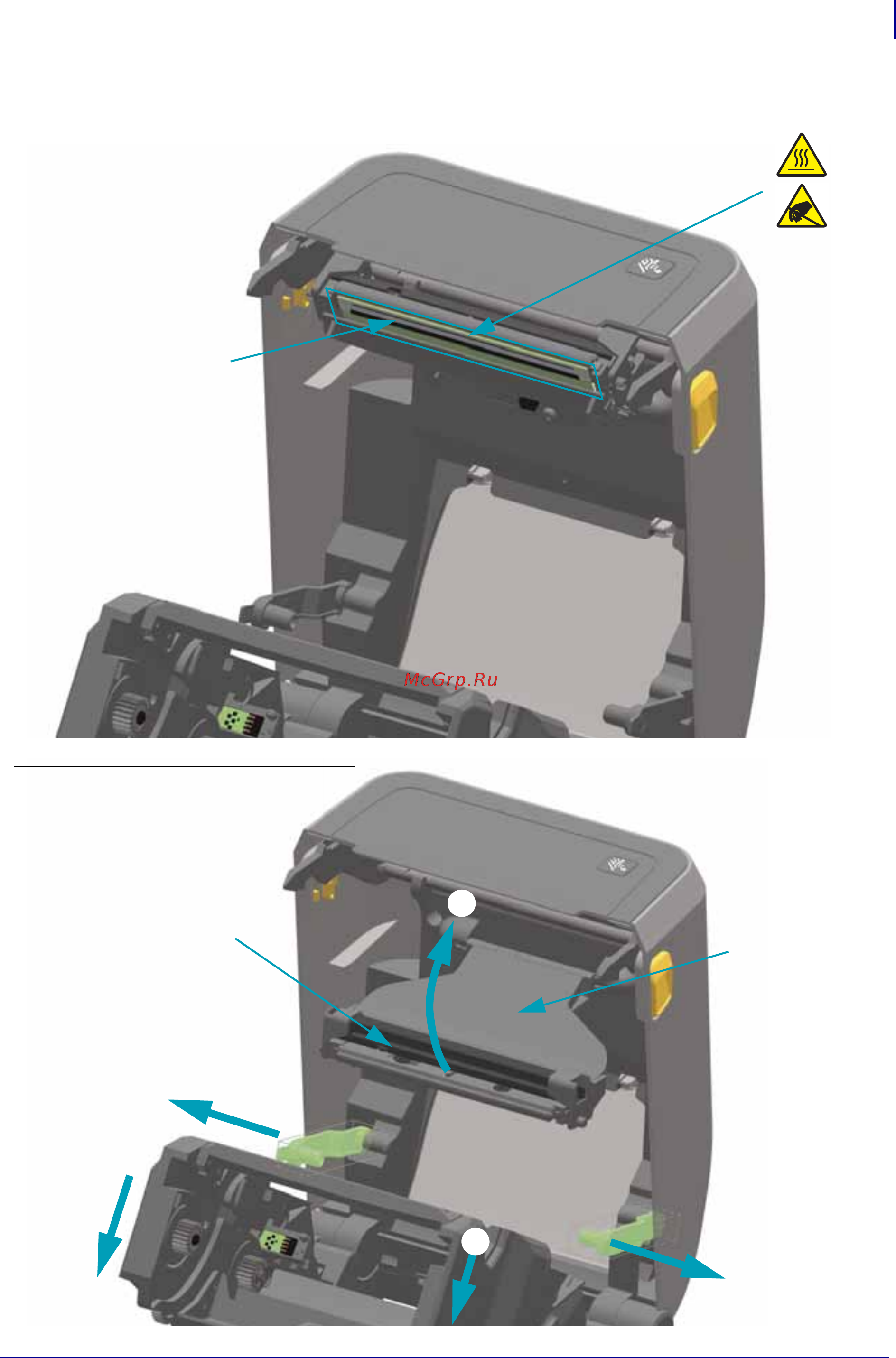

Рис. 3 • Компоненты принтера (продолжение)
Печатающая
головка
Задняя сторона
печатающей головки
Приводной
рычаг
печатающей
головки
ДОСТУП К ПЕЧАТАЮЩЕЙ ГОЛОВКЕ
1. Оттяните оба отжимных рычажка
2. Модуль подачи ленты с приводом
отделится
3. Поднимите приводной рычаг
печатающей головки
