109
Устранение неполадок
Диагностика принтера
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Отчет о конфигурации Bluetooth принтера

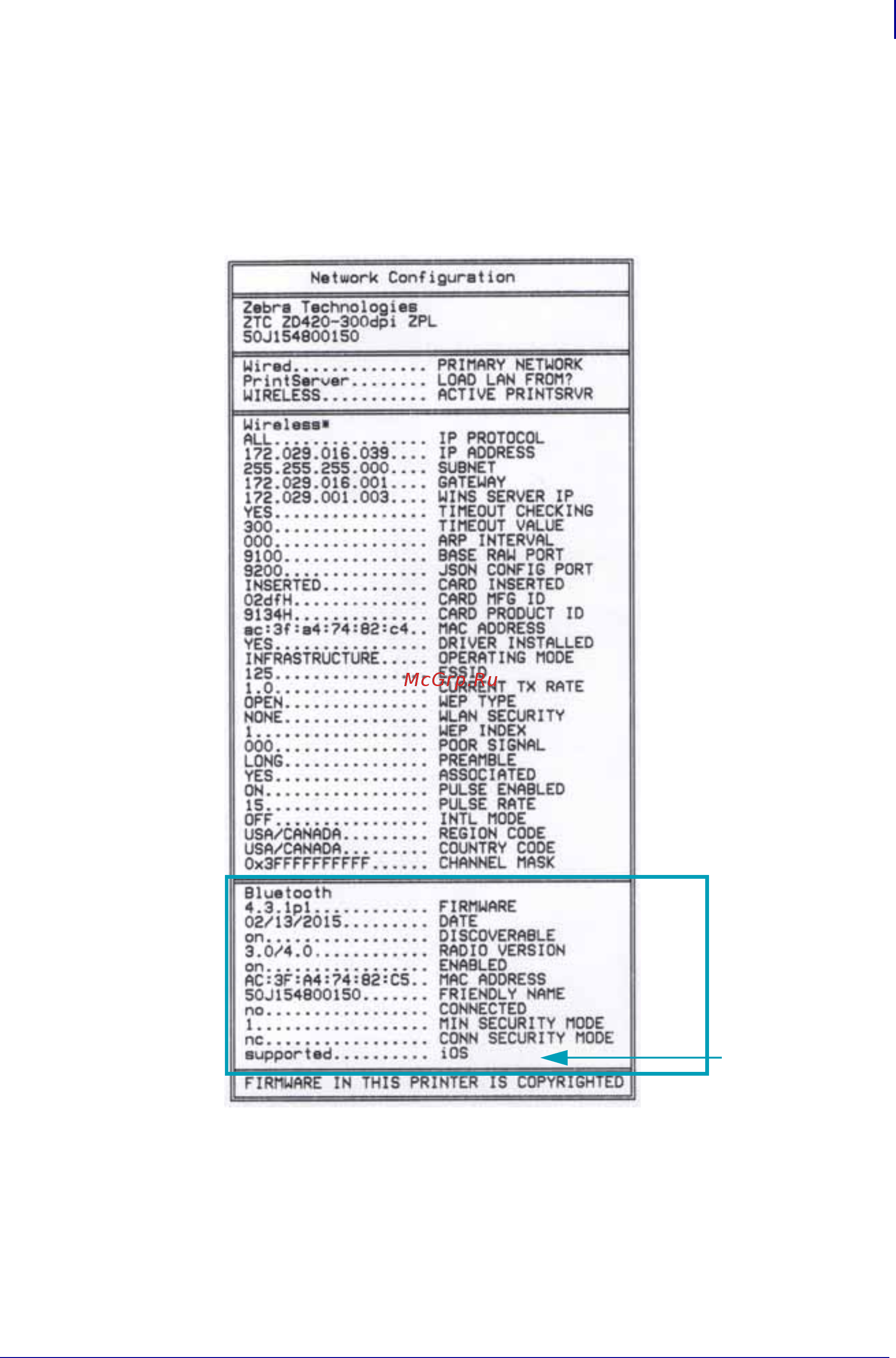

Принтеры ZD420 всегда печатают дополнительный отчет о конфигурации принтера,
содержащий информацию, которая необходима для настройки и устранения неполадок печати
через подключение Bluetooth. Все принтеры ZD420 оснащены модулями Bluetooth LE
и Bluetooth Classic (заводская опция). Следующая распечатка была сделана с помощью
команды ZPL ~WL.
IP-адрес принтера необходим для определения и настройки принтера для работы в сети.
Дополнительные сведения см. в «Руководстве пользователя беспроводной связи Bluetooth».
Поддержка подключения устройств iOS через Bluetooth
• Устройства iOS с интерфейсом Bluetooth Classic 4.X (с поддержкой Bluetooth 3.0) можно
подключать в том случае, если на принтере установлен дополнительный модуль беспроводной
связи Wi-Fi и Bluetooth Classic. Это можно определить по слову supported (поддерживается)
в нижней части отчета о конфигурации Bluetooth.
Настройка
поддержки iOS
