46
Установка
Тестирование процесса печати с помощью отчета о конфигурации
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Тестирование процесса печати с помощью отчета
о
конфигурации
Перед подключением принтера к компьютеру убедитесь, что принтер находится
в исправном состоянии. Для этого рекомендуется распечатать отчет о конфигурации.
Информация, представленная в распечатке отчета о конфигурации, может оказаться
полезной при установке принтера и устранении его неполадок.
1. Убедитесь, что носитель и кассета с лентой (при печати термопереносом) правильно
загружены в принтер, а верхняя крышка принтера закрыта.
2. Включите принтер.
3. Когда принтер перейдет в состояние готовности (индикатор состояния ( ) непрерывно
светится зеленым), нажмите кнопки FEED (ПАУЗА) и CANCEL (ОТМЕНА) и удерживайте их
в течение двух (2) секунд, прежде чем отпустить.

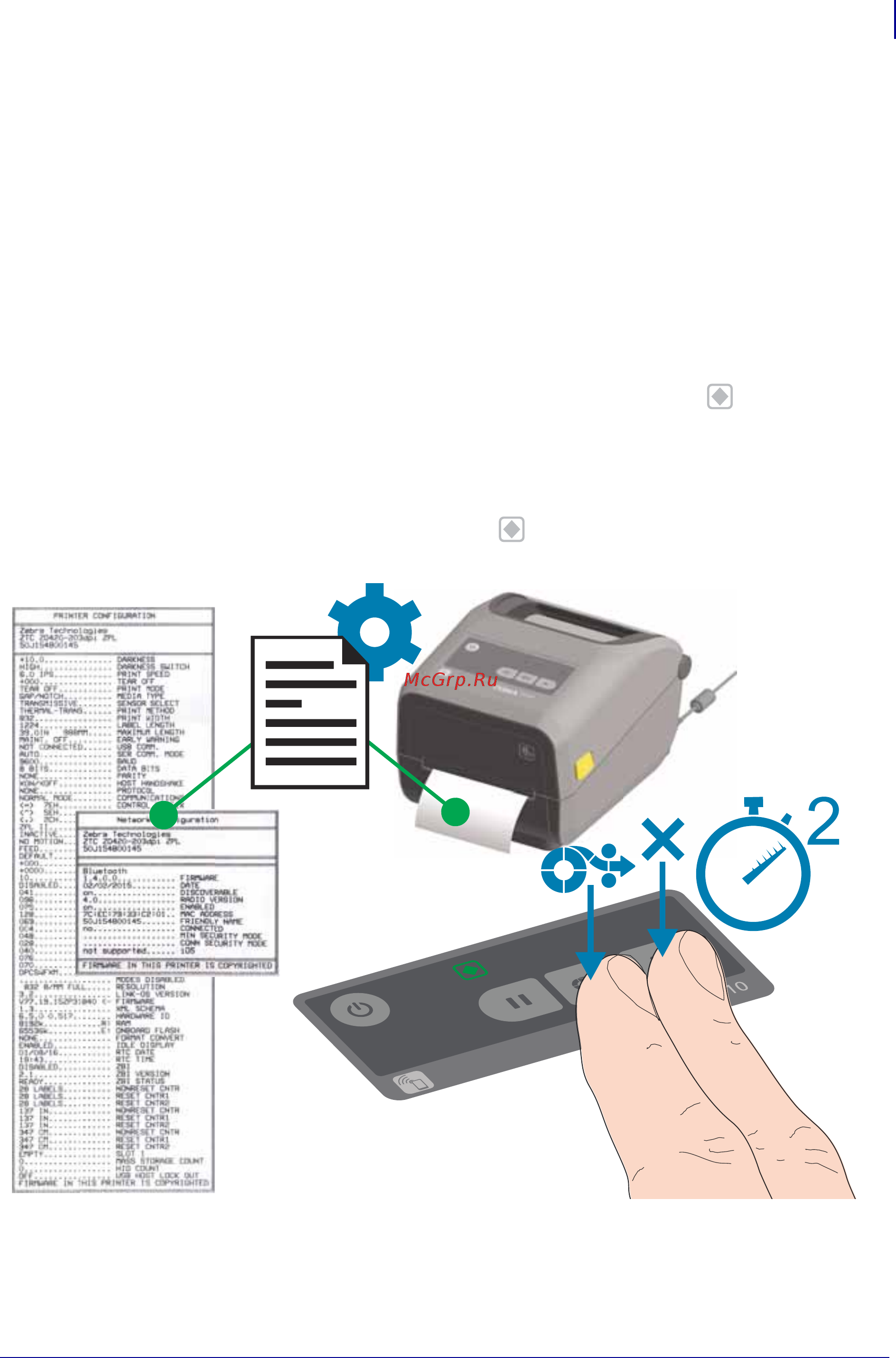

4. Будут напечатаны отчеты о конфигурации принтера и сети (показаны ниже).
5. После остановки принтера индикатор состояния ( ) начнет непрерывно светиться
зеленым.
Если не удалось напечатать эти отчеты, см. раздел Устранение неполадок на стр. 90.
