83
Работа с принтером
Использование дополнительного модуля отделителя этикеток
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Использование дополнительного модуля отделителя
этикеток
Дополнительный модуль отделителя этикеток позволяет печатать этикетки с автоматическим
отделением подложки. При последовательной печати этикеток принтер ожидает, пока из
отделителя будет выдана (отделена) очередная этикетка, после чего печатает и отделяет
следующую этикетку.
Чтобы использовать режим отделителя, установите для параметра Media Handling (Обработка
носителя) значение Peel-Off (Отклеивание) в драйвере принтера или с помощью мастера
настройки параметров принтера утилиты Zebra Setup Utility. Можно также отправить принтеру
команды программирования ZPL.
При программировании на языке ZPL можно настроить принтер на использование
дополнительного модуля отделителя с помощью следующих последовательностей команд:
^XA ^MMP ^XZ
^XA ^JUS ^XZ

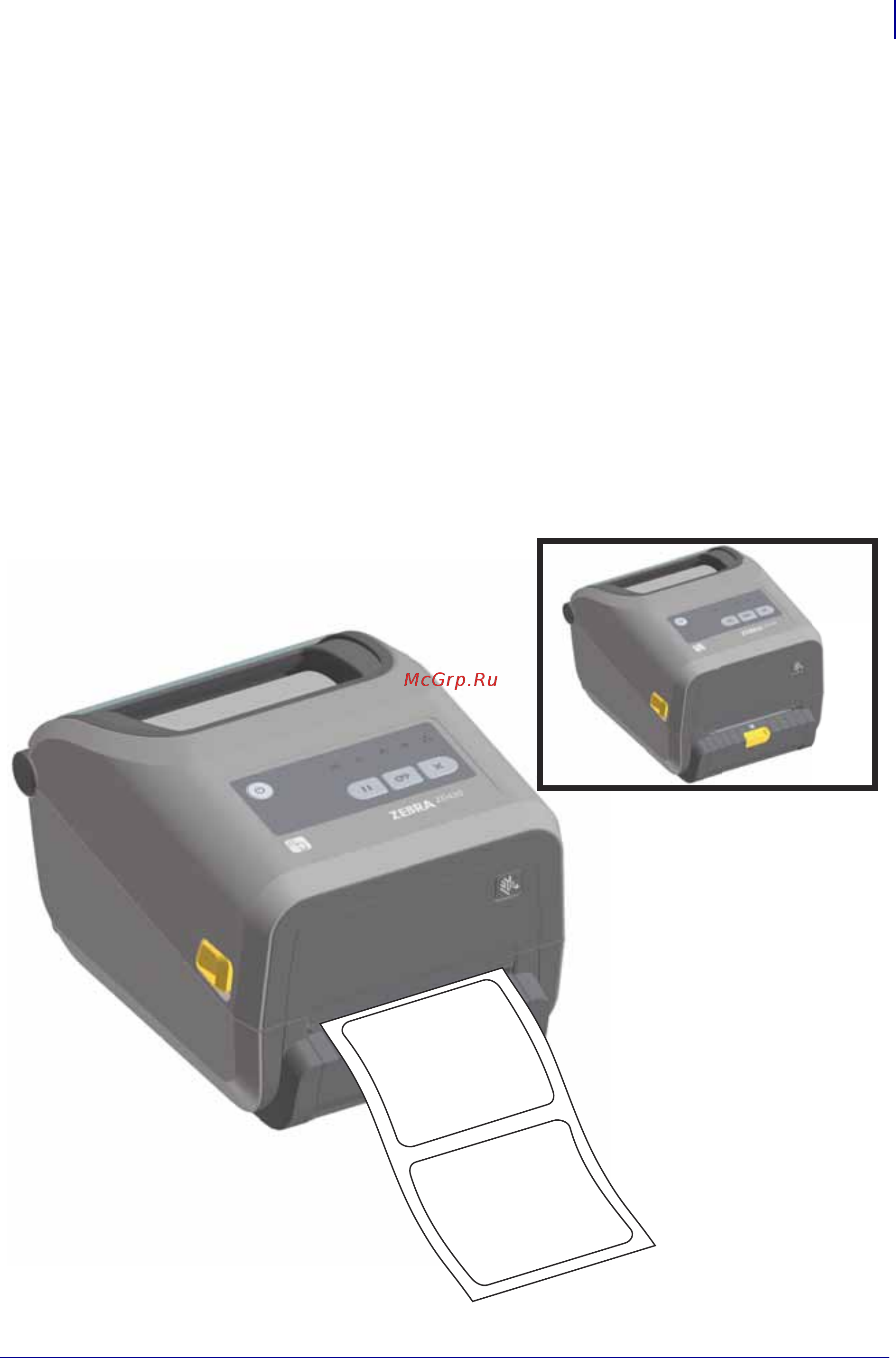

1. Загрузите наклейки в принтер. Закройте принтер и нажмите клавишу Feed (Подача), чтобы
вывести не менее 100 мм пустых этикеток. Можно оставить этикетки на подложке.
