89
Работа с принтером
Принадлежность принтера Zebra® ZKDU
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A

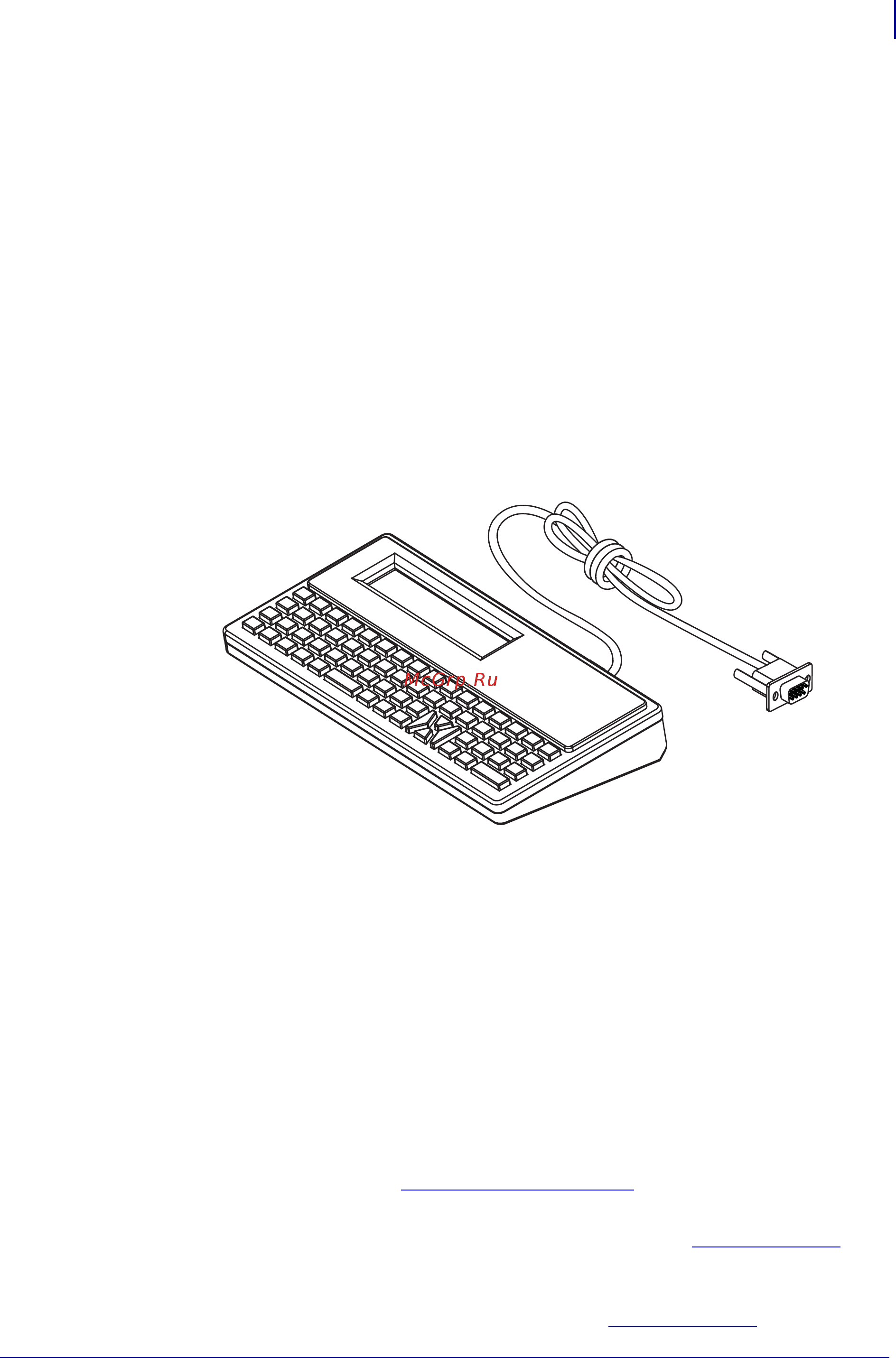

Принадлежность принтера Zebra
®
ZKDU
Модуль дисплея и клавиатуры Zebra® ZKDU представляет собой небольшой терминал,
подключаемый к принтеру для доступа к формам этикеток EPL или ZPL, хранящимся
в памяти принтера.
Модуль ZKDU является только терминалом и не предназначен для хранения данных или
настройки параметров.
ZKDU выполняет следующие функции.
• Вывод списка форм этикеток, хранящихся в принтере.
• Извлечение форм этикеток, хранящихся в принтере.
• Ввод переменных данных.
• Печать этикеток.
• Переключение между EPL и ZPL для обеспечения двойной поддержки типов
форматов и форм на обоих языках принтера, которые можно сохранять и печатать
на различных принтерах для этикеток Zebra более новых моделей.
Язык программирования ZBI 2.0
™
(Zebra Basic Interpreter)
Настраивайте и улучшайте свой принтер с помощью языка программирования ZBI 2.0™.
Язык ZBI 2.0 позволяет принтерам Zebra выполнять приложения и получать входные
данные с весов, сканеров и других периферийных устройств без подключения к ПК или
сети. Язык ZBI 2.0 работает с языком команд принтера ZPL таким образом, что принтеры
могут воспринимать потоки данных в формате, отличном от ZPL, и преобразовывать их
в этикетки. Это означает, что принтеры Zebra позволяют создавать штрихкоды и текст из
получаемых входных данных и отличных от ZPL форматов этикеток, а также
с использованием датчиков, клавиатур и периферийных устройств. Принтеры также можно
запрограммировать для взаимодействия с приложениями баз данных на компьютере
и получения информации, используемой при печати этикеток.
Язык программирования ZBI 2.0 можно активировать, заказав набор ключей ZBI 2.0 или
купив ключ в магазине ZBI 2.0 по адресу www.zebra.com/software
.
Чтобы применить ключ, используйте утилиту ZDownloader. Zdownloader находится на
компакт-диске пользователя и доступен на веб-сайте компании Zebra: www.zebra.com
.
Интуитивно понятная утилита программирования ZBI-Developer™, предназначенная для
создания, тестирования и распространения приложений ZBI 2.0, находится на компакт-
диске пользователя и доступна на веб-сайте компании Zebra: www.zebra.com
.
