Установка модулей оборудования
Модули подключения принтера
1.2.2016 ZD420 Руководство пользователя 212485-151 Вер. A
Снятие модулей подключения принтера
Модули подключения можно легко снимать для изменения конфигурации принтера или
ремонта. Не рекомендуется постоянно вынимать и заменять модули подключения.

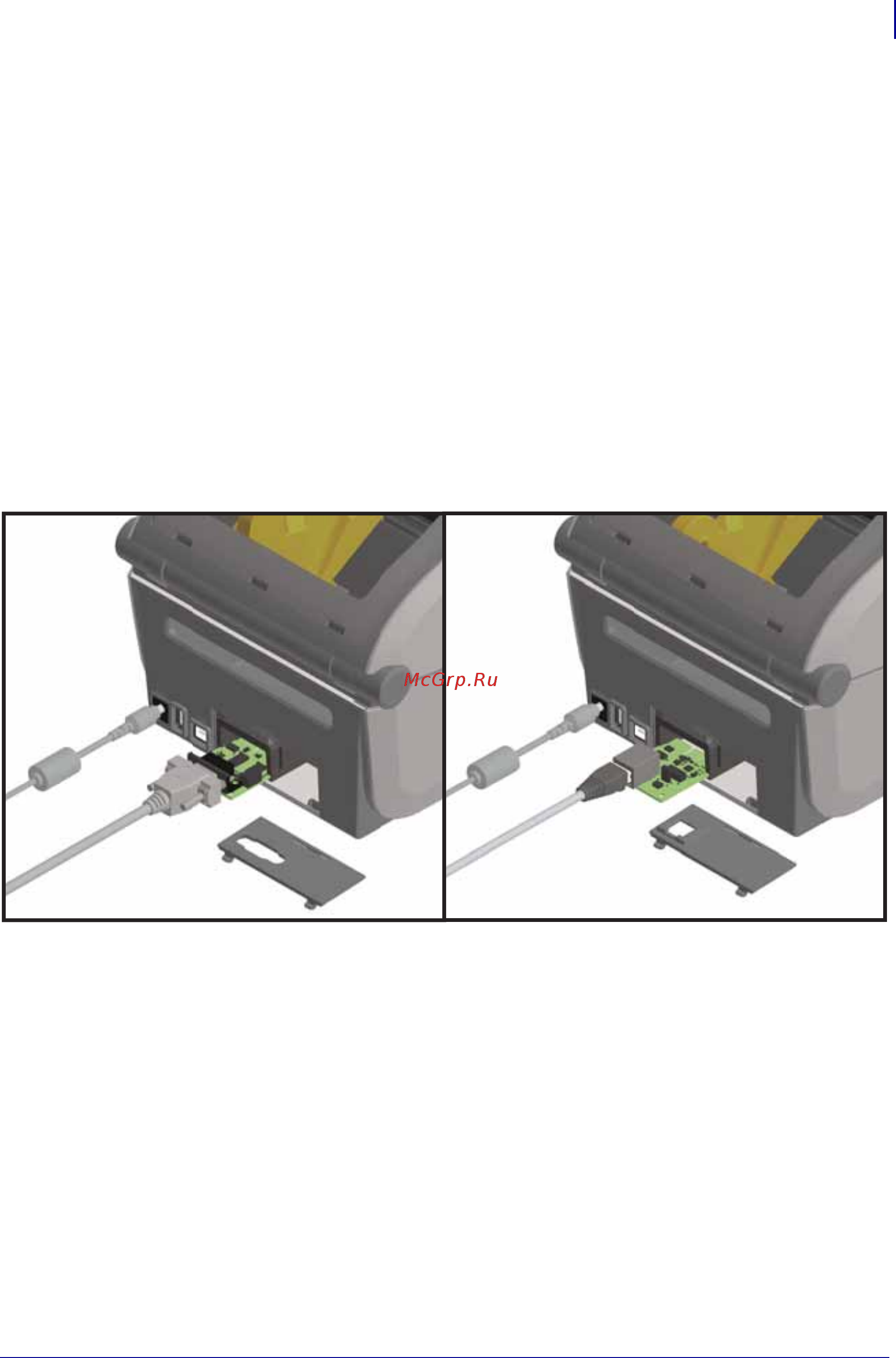

1. Отсоедините интерфейсный кабель (Ethernet или последовательный).
2. Снимите крышку доступа к модулю. Нажмите пальцем на верхнюю часть крышки. Это
освободит защелку. Чтобы снять крышку, потяните ее в сторону и вниз.
3. Снова подключите интерфейсный кабель к модулю подключения и зафиксируйте его
винтами.
4. Аккуратно потяните интерфейсный кабель, привинченный к модулю подключения. Плавно
вытяните модуль из принтера.
5. Установите другой модуль подключения или верните на место крышку доступа к модулю
подключения. Выровняйте ее с нижней кромкой отверстия для доступа и поверните вверх,
чтобы защелкнуть и зафиксировать на месте.
