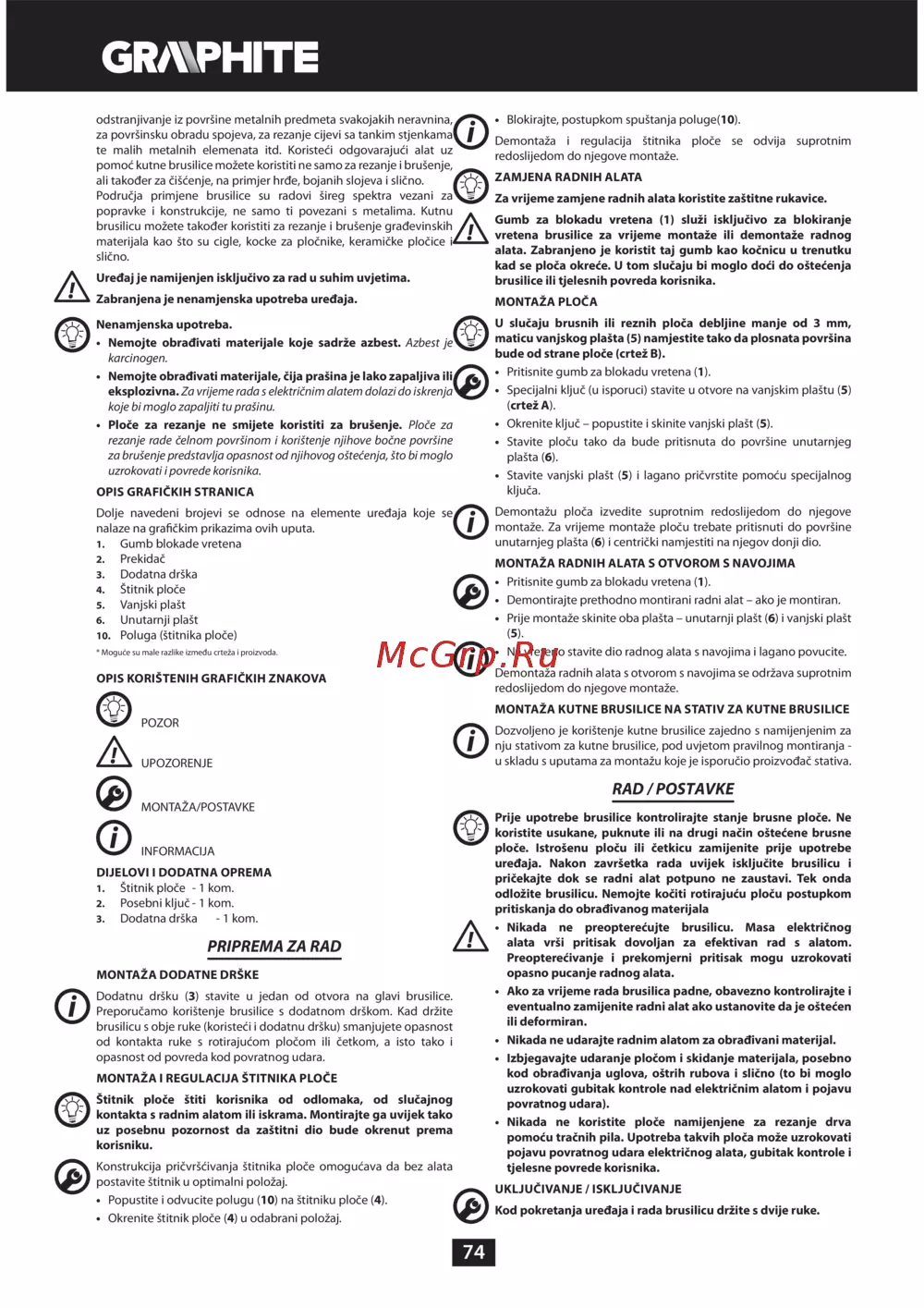

GRAPHITE 59G110 [74/100] Priprema za rad

odstranjivanje iz površine metalnih predmeta svakojakih neravnina,

za površinsku obradu spojeva, za rezanje cijevi sa tankim stjenkama

te malih metalnih elemenata itd. Koristeći odgovarajući alat uz

pomoć kutne brusilice možete koristiti ne samo za rezanje i brušenje,

ali također za čišćenje, na primjer hrđe, bojanih slojeva i slično.

Područja primjene brusilice su radovi šireg spektra vezani za

popravke i konstrukcije, ne samo ti povezani s metalima. Kutnu

brusilicu možete također koristiti za rezanje i brušenje građevinskih

materijala kao što su cigle, kocke za pločnike, keramičke pločice i

slično.

Uređaj je namijenjen isključivo za rad u suhim uvjetima.

Zabranjena je nenamjenska upotreba uređaja.

Nenamjenska upotreba.

• Nemojte obrađivati materijale koje sadrže azbest. Azbest je

karcinogen.

• Nemojte obrađivati materijale, čija prašina je lako zapaljiva ili

eksplozivna. Za vrijeme rada s električnim alatem dolazi do iskrenja

koje bi moglo zapaljiti tu prašinu.

• Ploče za rezanje ne smijete koristiti za brušenje. Ploče za

rezanje rade čelnom površinom i korištenje njihove bočne površine

za brušenje predstavlja opasnost od njihovog oštećenja, što bi moglo

uzrokovati i povrede korisnika.

OPIS GRAFIČKIH STRANICA

Dolje navedeni brojevi se odnose na elemente uređaja koje se

nalaze na graﬁčkim prikazima ovih uputa.

1. Gumb blokade vretena

2. Prekidač

3. Dodatna drška

4. Štitnik ploče

5. Vanjski plašt

6. Unutarnji plašt

10. Poluga (štitnika ploče)

* Moguće su male razlike između crteža i proizvoda.

OPIS KORIŠTENIH GRAFIČKIH ZNAKOVA

POZOR

UPOZORENJE

MONTAŽA/POSTAVKE

INFORMACIJA

DIJELOVI I DODATNA OPREMA

1. Štitnik ploče - 1 kom.

2. Posebni ključ - 1 kom.

3. Dodatna drška - 1 kom.

PRIPREMA ZA RAD

MONTAŽA DODATNE DRŠKE

Dodatnu dršku (3) stavite u jedan od otvora na glavi brusilice.

Preporučamo korištenje brusilice s dodatnom drškom. Kad držite

brusilicu s obje ruke (koristeći i dodatnu dršku) smanjujete opasnost

od kontakta ruke s rotirajućom pločom ili četkom, a isto tako i

opasnost od povreda kod povratnog udara.

MONTAŽA I REGULACIJA ŠTITNIKA PLOČE

Štitnik ploče štiti korisnika od odlomaka, od slučajnog

kontakta s radnim alatom ili iskrama. Montirajte ga uvijek tako

uz posebnu pozornost da zaštitni dio bude okrenut prema

korisniku.

Konstrukcija pričvršćivanja štitnika ploče omogućava da bez alata

postavite štitnik u optimalni položaj.

• Popustite i odvucite polugu (10) na štitniku ploče (4).

• Okrenite štitnik ploče (4) u odabrani položaj.

• Blokirajte, postupkom spuštanja poluge(10).

Demontaža i regulacija štitnika ploče se odvija suprotnim

redoslijedom do njegove montaže.

ZAMJENA RADNIH ALATA

Za vrijeme zamjene radnih alata koristite zaštitne rukavice.

Gumb za blokadu vretena (1) služi isključivo za blokiranje

vretena brusilice za vrijeme montaže ili demontaže radnog

alata. Zabranjeno je koristit taj gumb kao kočnicu u trenutku

kad se ploča okreće. U tom slučaju bi moglo doći do oštećenja

brusilice ili tjelesnih povreda korisnika.

MONTAŽA PLOČA

U slučaju brusnih ili reznih ploča debljine manje od 3 mm,

maticu vanjskog plašta (5) namjestite tako da plosnata površina

bude od strane ploče (crtež B).

• Pritisnite gumb za blokadu vretena (1).

• Specijalni ključ (u isporuci) stavite u otvore na vanjskim plaštu (5)

(crtež A).

• Okrenite ključ – popustite i skinite vanjski plašt (5).

• Stavite ploču tako da bude pritisnuta do površine unutarnjeg

plašta (6).

• Stavite vanjski plašt (5) i lagano pričvrstite pomoću specijalnog

ključa.

Demontažu ploča izvedite suprotnim redoslijedom do njegove

montaže. Za vrijeme montaže ploču trebate pritisnuti do površine

unutarnjeg plašta (6) i centrički namjestiti na njegov donji dio.

MONTAŽA RADNIH ALATA S OTVOROM S NAVOJIMA

• Pritisnite gumb za blokadu vretena (1).

• Demontirajte prethodno montirani radni alat – ako je montiran.

• Prije montaže skinite oba plašta – unutarnji plašt (6) i vanjski plašt

(5).

• Na vreteno stavite dio radnog alata s navojima i lagano povucite.

Demontaža radnih alata s otvorom s navojima se održava suprotnim

redoslijedom do njegove montaže.

MONTAŽA KUTNE BRUSILICE NA STATIV ZA KUTNE BRUSILICE

Dozvoljeno je korištenje kutne brusilice zajedno s namijenjenim za

nju stativom za kutne brusilice, pod uvjetom pravilnog montiranja -

u skladu s uputama za montažu koje je isporučio proizvođač stativa.

RAD / POSTAVKE

Prije upotrebe brusilice kontrolirajte stanje brusne ploče. Ne

koristite usukane, puknute ili na drugi način oštećene brusne

ploče. Istrošenu ploču ili četkicu zamijenite prije upotrebe

uređaja. Nakon završetka rada uvijek isključite brusilicu i

pričekajte dok se radni alat potpuno ne zaustavi. Tek onda

odložite brusilicu. Nemojte kočiti rotirajuću ploču postupkom

pritiskanja do obrađivanog materijala

• Nikada ne preopterećujte brusilicu. Masa električnog

alata vrši pritisak dovoljan za efektivan rad s alatom.

Preopterećivanje i prekomjerni pritisak mogu uzrokovati

opasno pucanje radnog alata.

• Ako za vrijeme rada brusilica padne, obavezno kontrolirajte i

eventualno zamijenite radni alat ako ustanovite da je oštećen

ili deformiran.

• Nikada ne udarajte radnim alatom za obrađivani materijal.

• Izbjegavajte udaranje pločom i skidanje materijala, posebno

kod obrađivanja uglova, oštrih rubova i slično (to bi moglo

uzrokovati gubitak kontrole nad električnim alatom i pojavu

povratnog udara).

• Nikada ne koristite ploče namijenjene za rezanje drva

pomoću tračnih pila. Upotreba takvih ploča može uzrokovati

pojavu povratnog udara električnog alata, gubitak kontrole i

tjelesne povrede korisnika.

UKLJUČIVANJE / ISKLJUČIVANJE

Kod pokretanja uređaja i rada brusilicu držite s dvije ruke.
