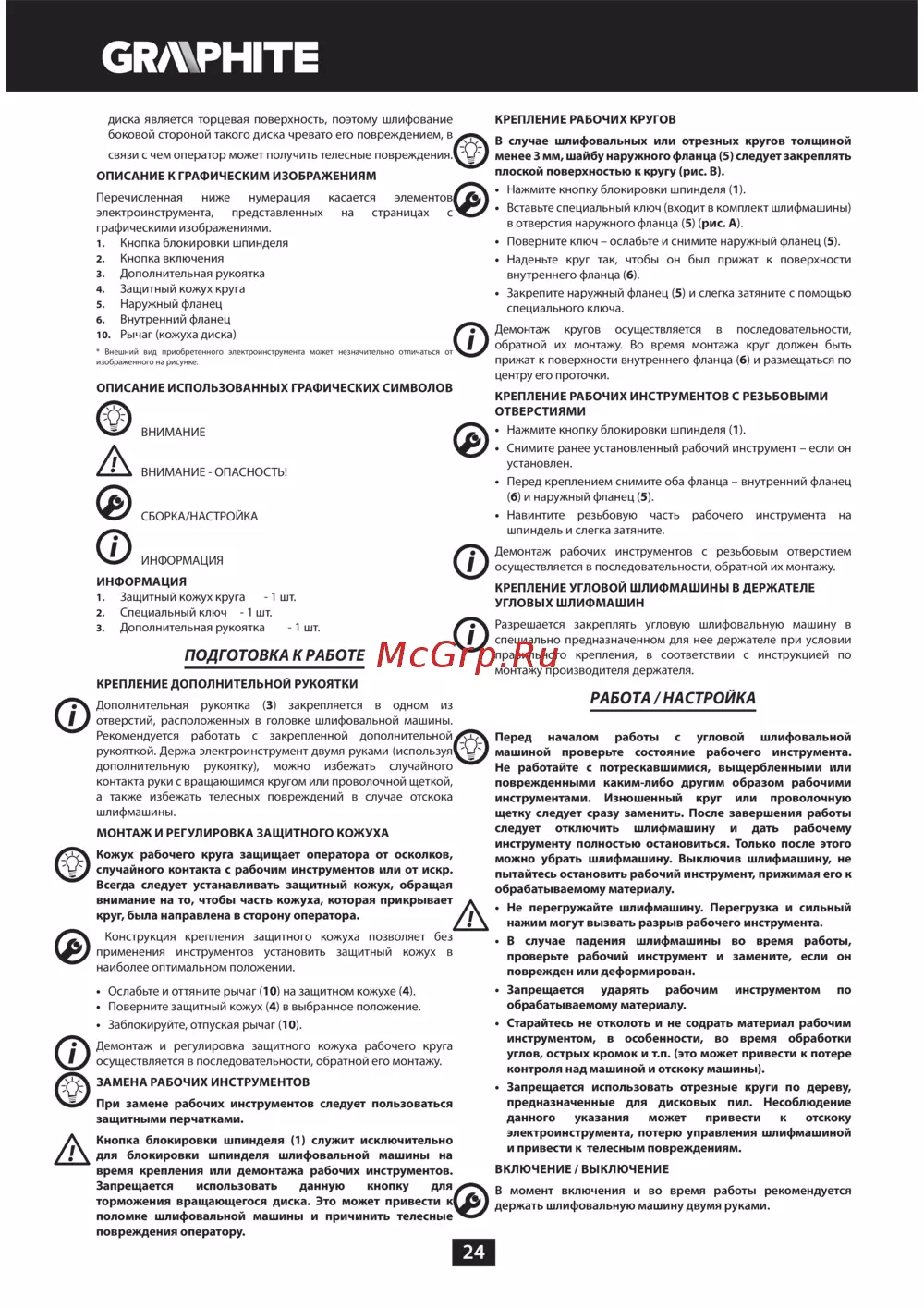

GRAPHITE 59G110 [24/100] Работа настройка
![GRAPHITE 59G110 [24/100] Работа настройка](/views2/1382018/page24/bg18.png)
24
диска является торцевая поверхность, поэтому шлифование
боковой стороной такого диска чревато его повреждением, в
связи с чем оператор может получить телесные повреждения.
ОПИСАНИЕ К ГРАФИЧЕСКИМ ИЗОБРАЖЕНИЯМ
Перечисленная ниже нумерация касается элементов
электроинструмента, представленных на страницах с
графическими изображениями.
1. Кнопка блокировки шпинделя
2. Кнопка включения
3. Дополнительная рукоятка
4. Защитный кожух круга
5. Наружный фланец
6. Внутренний фланец
10. Рычаг (кожуха диска)
* Внешний вид приобретенного электроинструмента может незначительно отличаться от
изображенного на рисунке.
ОПИСАНИЕ ИСПОЛЬЗОВАННЫХ ГРАФИЧЕСКИХ СИМВОЛОВ
ВНИМАНИЕ
ВНИМАНИЕ - ОПАСНОСТЬ!
СБОРКА/НАСТРОЙКА
ИНФОРМАЦИЯ
ИНФОРМАЦИЯ
1. Защитный кожух круга - 1 шт.
2. Специальный ключ - 1 шт.
3. Дополнительная рукоятка - 1 шт.
ПОДГОТОВКА К РАБОТЕ
КРЕПЛЕНИЕ ДОПОЛНИТЕЛЬНОЙ РУКОЯТКИ
Дополнительная рукоятка (3) закрепляется в одном из
отверстий, расположенных в головке шлифовальной машины.
Рекомендуется работать с закрепленной дополнительной
рукояткой. Держа электроинструмент двумя руками (используя
дополнительную рукоятку), можно избежать случайного
контакта руки с вращающимся кругом или проволочной щеткой,
а также избежать телесных повреждений в случае отскока
шлифмашины.
МОНТАЖ И РЕГУЛИРОВКА ЗАЩИТНОГО КОЖУХА
Кожух рабочего круга защищает оператора от осколков,
случайного контакта с рабочим инструментов или от искр.
Всегда следует устанавливать защитный кожух, обращая
внимание на то, чтобы часть кожуха, которая прикрывает
круг, была направлена в сторону оператора.
Конструкция крепления защитного кожуха позволяет без
применения инструментов установить защитный кожух в
наиболее оптимальном положении.
• Ослабьте и оттяните рычаг (10) на защитном кожухе (4).
• Поверните защитный кожух (4) в выбранное положение.
• Заблокируйте, отпуская рычаг (10).
Демонтаж и регулировка защитного кожуха рабочего круга
осуществляется в последовательности, обратной его монтажу.
ЗАМЕНА РАБОЧИХ ИНСТРУМЕНТОВ
При замене рабочих инструментов следует пользоваться
защитными перчатками.
Кнопка блокировки шпинделя (1) служит исключительно
для блокировки шпинделя шлифовальной машины на
время крепления или демонтажа рабочих инструментов.
Запрещается использовать данную кнопку для
торможения вращающегося диска. Это может привести к
поломке шлифовальной машины и причинить телесные
повреждения оператору.
КРЕПЛЕНИЕ РАБОЧИХ КРУГОВ
В случае шлифовальных или отрезных кругов толщиной
менее 3 мм, шайбу наружного фланца (5) следует закреплять
плоской поверхностью к кругу (рис. B).
• Нажмите кнопку блокировки шпинделя (1).
• Вставьте специальный ключ (входит в комплект шлифмашины)
в отверстия наружного фланца (5) (рис. A).
• Поверните ключ – ослабьте и снимите наружный фланец (5).
• Наденьте круг так, чтобы он был прижат к поверхности
внутреннего фланца (6).
• Закрепите наружный фланец (5) и слегка затяните с помощью
специального ключа.
Демонтаж кругов осуществляется в последовательности,
обратной их монтажу. Во время монтажа круг должен быть
прижат к поверхности внутреннего фланца (6) и размещаться по
центру его проточки.
КРЕПЛЕНИЕ РАБОЧИХ ИНСТРУМЕНТОВ С РЕЗЬБОВЫМИ
ОТВЕРСТИЯМИ
• Нажмите кнопку блокировки шпинделя (1).
• Снимите ранее установленный рабочий инструмент – если он
установлен.
• Перед креплением снимите оба фланца – внутренний фланец
(6) и наружный фланец (5).
• Навинтите резьбовую часть рабочего инструмента на
шпиндель и слегка затяните.
Демонтаж рабочих инструментов с резьбовым отверстием
осуществляется в последовательности, обратной их монтажу.
КРЕПЛЕНИЕ УГЛОВОЙ ШЛИФМАШИНЫ В ДЕРЖАТЕЛЕ
УГЛОВЫХ ШЛИФМАШИН
Разрешается закреплять угловую шлифовальную машину в
специально предназначенном для нее держателе при условии
правильного крепления, в соответствии с инструкцией по
монтажу производителя держателя.
РАБОТА / НАСТРОЙКА
Перед началом работы с угловой шлифовальной
машиной проверьте состояние рабочего инструмента.
Не работайте с потрескавшимися, выщербленными или
поврежденными каким-либо другим образом рабочими
инструментами. Изношенный круг или проволочную
щетку следует сразу заменить. После завершения работы
следует отключить шлифмашину и дать рабочему
инструменту полностью остановиться. Только после этого
можно убрать шлифмашину. Выключив шлифмашину, не
пытайтесь остановить рабочий инструмент, прижимая его к
обрабатываемому материалу.
• Не перегружайте шлифмашину. Перегрузка и сильный
нажим могут вызвать разрыв рабочего инструмента.
• В случае падения шлифмашины во время работы,
проверьте рабочий инструмент и замените, если он
поврежден или деформирован.
• Запрещается ударять рабочим инструментом по
обрабатываемому материалу.
• Старайтесь не отколоть и не содрать материал рабочим
инструментом, в особенности, во время обработки
углов, острых кромок и т.п. (это может привести к потере
контроля над машиной и отскоку машины).
• Запрещается использовать отрезные круги по дереву,
предназначенные для дисковых пил. Несоблюдение
данного указания может привести к отскоку
электроинструмента, потерю управления шлифмашиной
и привести к телесным повреждениям.
ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ
В момент включения и во время работы рекомендуется
держать шлифовальную машину двумя руками.
