24 | Français

2 609 140 809 | (25.3.11) Bosch Power Tools

Montage/Changement d’outil

Le cas échéant, enlevez un outil de travail éventuellement

déjà monté.

Desserrez la vis 11 à l’aide de la clé pour vis à six pans creux

12 et retirez l’outil.

Montez l’outil de travail souhaité (p.ex. lame de scie à plongée

10 dans le porte-outil 8 de sorte que le coude soit orienté vers

le bas (voir figure sur la page des graphiques, l’inscription de

l’outil de travail est lisible par le haut).

Tournez l’outil de travail dans la position favorable pour le

travail respectif et faites-le s’encliqueter dans les cames du

porte-outil 8. Douze positions, décalées de 30° les unes par

rapport aux autres, sont possibles.

Pour d’autres positions intermédiaires, vous pouvez utiliser

l’adaptateur 13 (accessoire) : Faites la face lisse de l’adapta-

teur s’encliqueter dans les cames du porte-outil 8 (voir figure

sur la page des graphiques). Montez l’outil de travail dans

toute position quelconque sur l’adaptateur.

Fixez l’outil au moyen de la vis 11. Serrez la vis au moyen de la

clé mâle pour vis à six pans creuse 12 jusqu’à ce que la ron-

delle belleville de la vis repose sur l’outil de travail.

f Contrôler si l’accessoire est bien serré. Les accessoires

incorrectement fixés peuvent se détacher pendant l’utili-

sation et vous mettre en danger.

Montage de la lame de scie sur la plaque de ponçage/

remplacement de la lame de scie

Le plateau de ponçage 14 est équipée d’un revêtement auto-

aggripant, ce qui permet de fixer rapidement et facilement les

feuilles abrasives.

Tapotez légèrement sur le revêtement auto-agrippant du pla-

teau de ponçage 14 avant de monter la feuille abrasive 15 afin

d’obtenir une adhésion optimale.

Placez la feuille abrasive 15 de façon à la faire coïncider avec

un bord du plateau de ponçage 14 et appuyez sur la feuille

abrasive par un léger mouvement de rotation dans le sens des

aiguilles d’une montre.

Afin de garantir une bonne aspiration de poussières, assurez-

vous que les trous perforés de la feuille abrasive et du plateau

de ponçage coïncident.

Pour retirer la feuille abrasive 15, prenez-la par un coin et reti-

rez-la du plateau de ponçage 14.

Il est possible d’utiliser toutes les lames de scie ou feutres de

polissage et de nettoyage de la série Delta 93 mm du pro-

gramme d’accessoires Bosch.

Montez les accessoires de ponçage tels que les non-tissé ou

les feutres à polir de la même manière sur le plateau de pon-

çage.

Aspiration de poussières/de copeaux

f Les poussières de matériaux tels que peintures contenant

du plomb, certains bois, minéraux ou métaux, peuvent être

nuisibles à la santé. Entrer en contact ou aspirer les pous-

sières peut entraîner des réactions allergiques et/ou des

maladies respiratoires auprès de l’utilisateur ou de person-

nes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou

de hêtre sont considérées comme cancérigènes, surtout

en association avec des additifs pour le traitement du bois

(chromate, lazure). Les matériaux contenant de l’amiante

ne doivent être travaillés que par des personnes qualifiées.

– Si possible, utilisez un dispositif d’aspiration des pous-

sières approprié au matériau.

– Veillez à bien aérer la zone de travail.

– Il est recommandé de porter un masque respiratoire

avec un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à trai-

ter en vigueur dans votre pays.

f Evitez toute accumulation de poussières à l’emplace-

ment de travail. Les poussières peuvent facilement s’en-

flammer.

Raccordement de l’aspiration des poussières

(voir figure A)

Utilisez toujours une aspiration des poussières pour les tra-

vaux de ponçage.

Pour monter l’aspiration des poussières 19 (accessoire), en-

levez l’outil de travail.

Le cas échéant, assemblez les éléments de l’aspiration des

poussières 19 conformément aux indications sur la figure.

Placez l’aspiration des poussières montée sur le porte-outil 8

sur l’outil électroportatif. Tournez l’aspiration des poussières

de sorte que les cames de l’aspiration des poussières s’encli-

quettent dans les cames correspondantes du carter. Fixez

l’aspiration des poussières, conformément aux indications

sur la figure, au moyen du clip de retenue 17 sur l’outil électro-

portatif.

Veillez à ce que la bague en feutre 16 ne soit pas endommagée

et repose bien sur le plateau de ponçage 14. Remplacez im-

médiatement une bague en feutre endommagée.

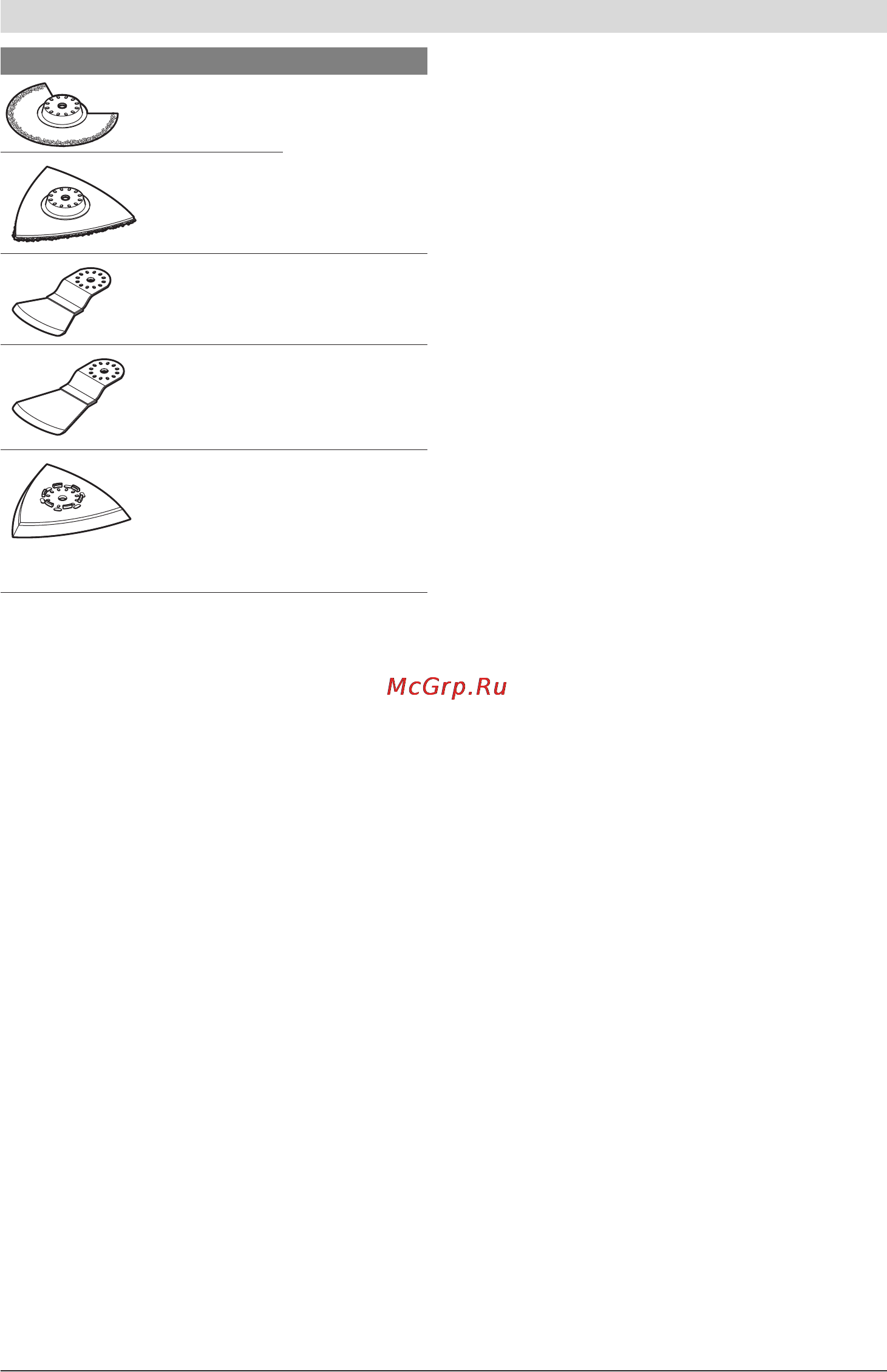

Lame de scie seg-

mentée HM Riff*

Interstice de ci-

ment, carrelage

mural tendre, ma-

tières plastiques

renforcées de fibre

de verre et d’autres

matériaux abrasifs

Lame delta HM-

Riff*

Racloir, rigide* Tapis, revêtements

Racloir, flexible* Silicone et autres

matériaux élasti-

ques

Plaque de ponça-

ge pour lames de

scie de la série

Delta 93 mm*

en fonction de la

lame de scie

Outil de travail Matériau

* Accessoires en option ; vous trouverez la gamme complète d’accessoi-

res dans le programme d’accessoires Bosch.

OBJ_BUCH-630-006.book Page 24 Friday, March 25, 2011 10:17 AM
