Italiano | 45

Bosch Power Tools 2 609 140 809 | (25.3.11)

Montaggio/sostituzione dell’utensile accessorio

Togliere, se necessario, un accessorio già montato.

Per la rimozione dell’accessorio, allentare con l’ausilio della

chiave per vite a esagono cavo 12 la vite 11 e togliere l’acces-

sorio.

Applicare l’accessorio desiderato (p.es. lama per tagli dal

centro 10) sul mandrino portautensile 8 in modo che la piega-

tura a gomito sia rivolta verso il basso (vedi figura riportata

sulla pagina grafica, dicitura dell’accessorio deve essere leg-

gibile dall’alto).

Ruotare l’accessorio in una posizione favorevole per il relativo

lavoro e fare scattare in posizione nella camma del mandrino

portautensile 8. Per la regolazione della posizione sono possi-

bili dodici posizioni spostate di 30°.

Per ulteriori posizioni intermedie è possibile impiegare l’adat-

tatore 13 (accessorio): Fare scattare in posizione l’adattatore

con il lato liscio sulla camma del mandrino portautensile 8

(vedi figura sulla pagina grafica). Applicare l’accessorio

sull’adattatore nella posizione desiderata.

Fissare l’accessorio con la vite 11. Serrare la vite con la chiave

per vite a esagono cavo 12 fino a quando la molla a tazza della

vite è posizionata liscia sull’accessorio.

f Controllare la sede fissa dell’utensile ad innesto. Utensili

ad innesto fissati in modo errato oppure non sicuro possono

allentarsi durante il funzionamento e diventare pericolosi.

Applicazione/sostituzione del foglio abrasivo sul platorel-

lo abrasivo

Il platorello abrasivo 14 è dotato di un fissaggio a strappo in

modo che i fogli abrasivi con fissaggio a strappo possano es-

sere applicati in modo veloce e semplice.

Dare colpi sul fissaggio a strappo del platorello abrasivo 14

prima di applicarvi il foglio abrasivo 15 in modo da permette-

re un’ottimale adesione.

Mettere a livello il foglio abrasivo 15 su di un lato della piastra

di levigatura 14, successivamente applicare il foglio abrasivo

sulla piastra di levigatura e premere bene saldamente.

Per poter garantire un’ottimale aspirazione della polvere, ac-

certarsi che i fori nel foglio abrasivo combacino con quelli sul

platorello abrasivo.

Per rimuovere il foglio abrasivo 15 afferrarne una punta e

staccarla dal platorello abrasivo 14.

È possibile utilizzare tutti i fogli abrasivi, velli lucidatori e velli

detergenti della Serie Delta 93 mm del programma accessori

Bosch.

Accessori di levigatura come veli abrasivi/feltri di lucidatura

vengono fissati sulla piastra di levigatura procedendo allo

stesso modo.

Aspirazione polvere/aspirazione trucioli

f Polveri e materiali come vernici contenenti piombo, alcuni

tipi di legname, minerali e metalli possono essere dannosi

per la salute. Il contatto oppure l’inalazione delle polveri

possono causare reazioni allergiche e/o malattie delle vie

respiratorie dell’operatore oppure delle persone che si tro-

vano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o

di quercia sono considerate cancerogene, in modo parti-

colare insieme ad additivi per il trattamento del legname

(cromato, protezione per legno). Materiale contenente

amianto deve essere lavorato esclusivamente da perso-

nale specializzato.

– Utilizzare possibilmente un’aspirazione polvere adatta

per il materiale.

– Provvedere per una buona aerazione del posto di lavoro.

– Si consiglia di portare una mascherina protettiva con

classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i mate-

riali da lavorare.

f Evitare accumuli di polvere sul posto di lavoro. Le pol-

veri si possono incendiare facilmente.

Collegamento dell’aspirazione polvere (vedi figura A)

Per la levigatura collegare sempre un’aspirazione della polvere.

Per il montaggio dell’aspirazione polvere 19 (accessorio) ri-

muovere l’accessorio.

Se necessario, assemblare le parti dell’aspirazione polvere

19 come illustrato nella figura. Applicare l’aspirazione polvere

montata al mandrino portautensile 8 sull’elettroutensile. Ruo-

tare l’aspirazione polvere in modo che le camme dell’aspira-

zione polvere scattino in posizione nelle relative rientranze

sulla carcassa. Fissare l’aspirazione polvere all’elettroutensile

con la graffa di fissaggio 17 come illustrato nella figura.

Prestare attenzione affinché l’anello di feltro 16 non sia dan-

neggiato e sia applicato ermeticamente alla piastra di leviga-

tura 14. Sostituire immediatamente un anello di feltro dan-

neggiato.

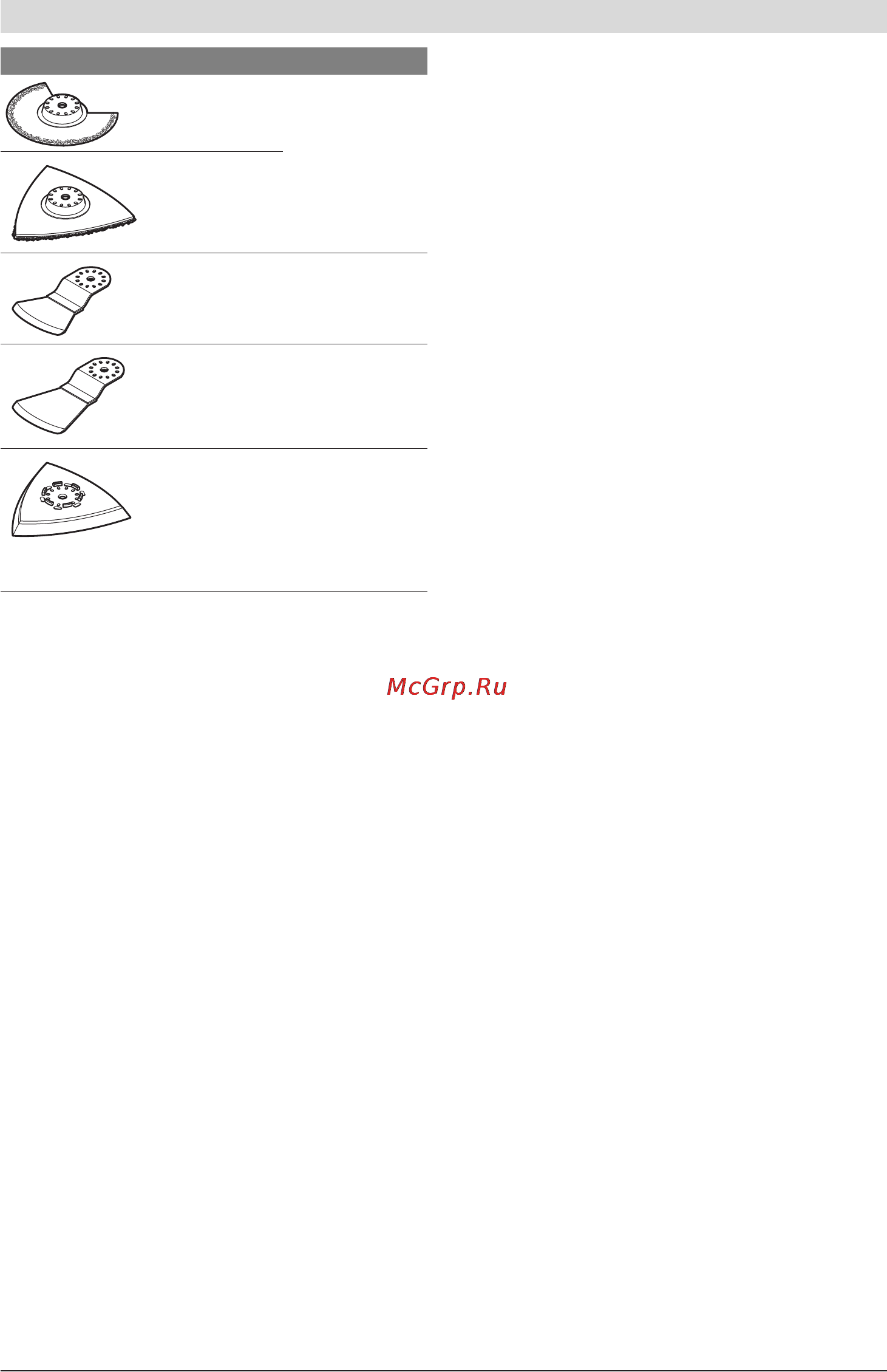

Lama a settori

riportati scanalata

HM*

Fughe di cemento,

piastrelle da parete

morbide, plastiche

rinforzate con fibra

di vetro ed altri ma-

teriali abrasivi

Piastra a delta

scanalata HM*

Raschietto,

rigido*

Tappezzeria, rive-

stimenti

Raschietto,

flessibile*

Silicone e altri

materiali elastici

Piastra di leviga-

tura per fogli

abrasivi Serie

Delta 93 mm*

in funzione del

foglio abrasivo

Utensile accessorio Materiale

* Accessorio opzionale, l’accessorio completo è riportato nel program-

ma accessori Bosch.

OBJ_BUCH-630-006.book Page 45 Friday, March 25, 2011 10:17 AM
