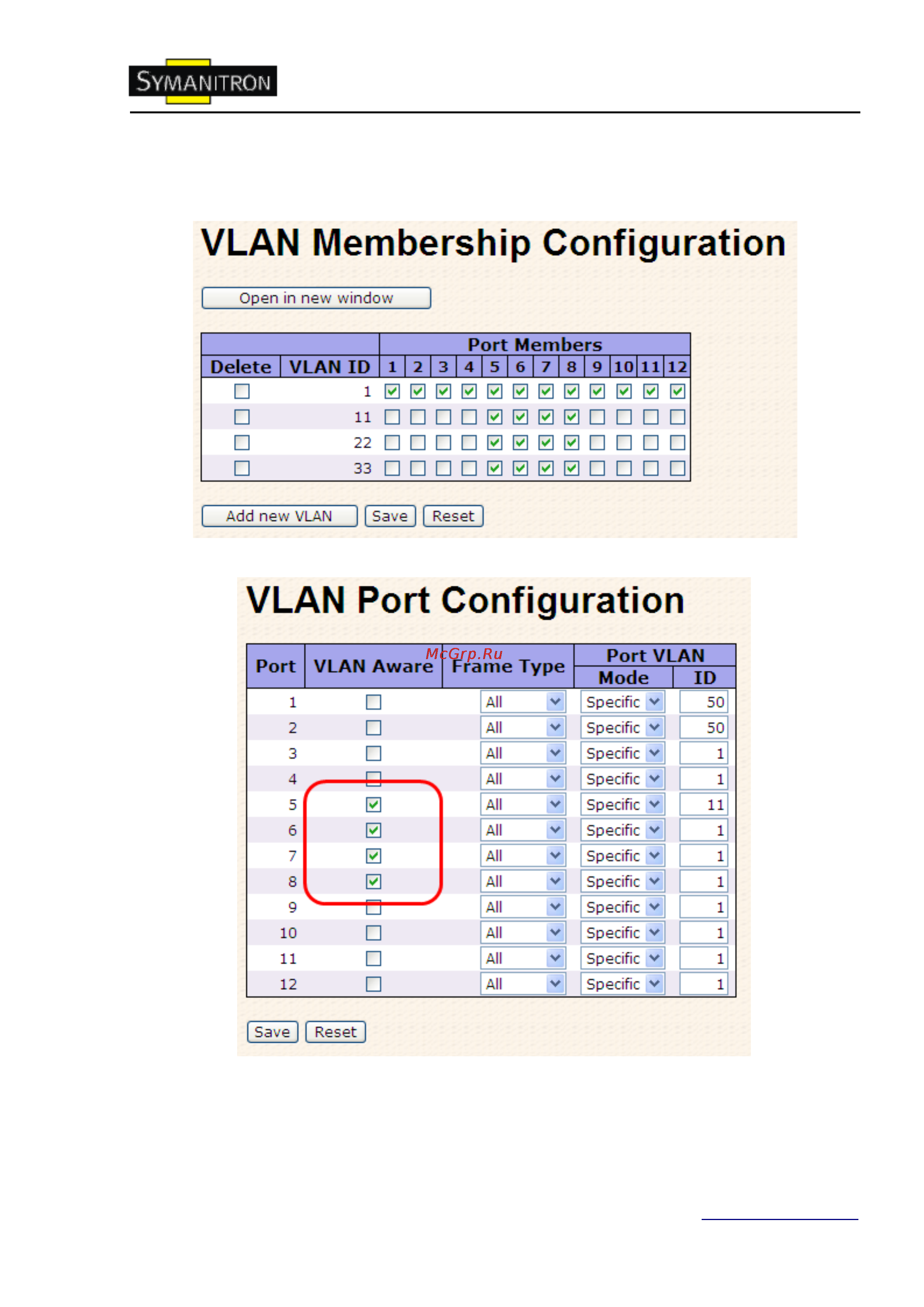

Руководство пользователя SWMGP-84SFP-w
58 www.symanitron.ru
(Для исходящего порта)
1. VLAN ID=11,22,33 на странице VLAN Membership Configuration
2. Настройка VLAN порта > включить VLAN Aware
3. Настройка VLAN порта 2 > Mode=none
