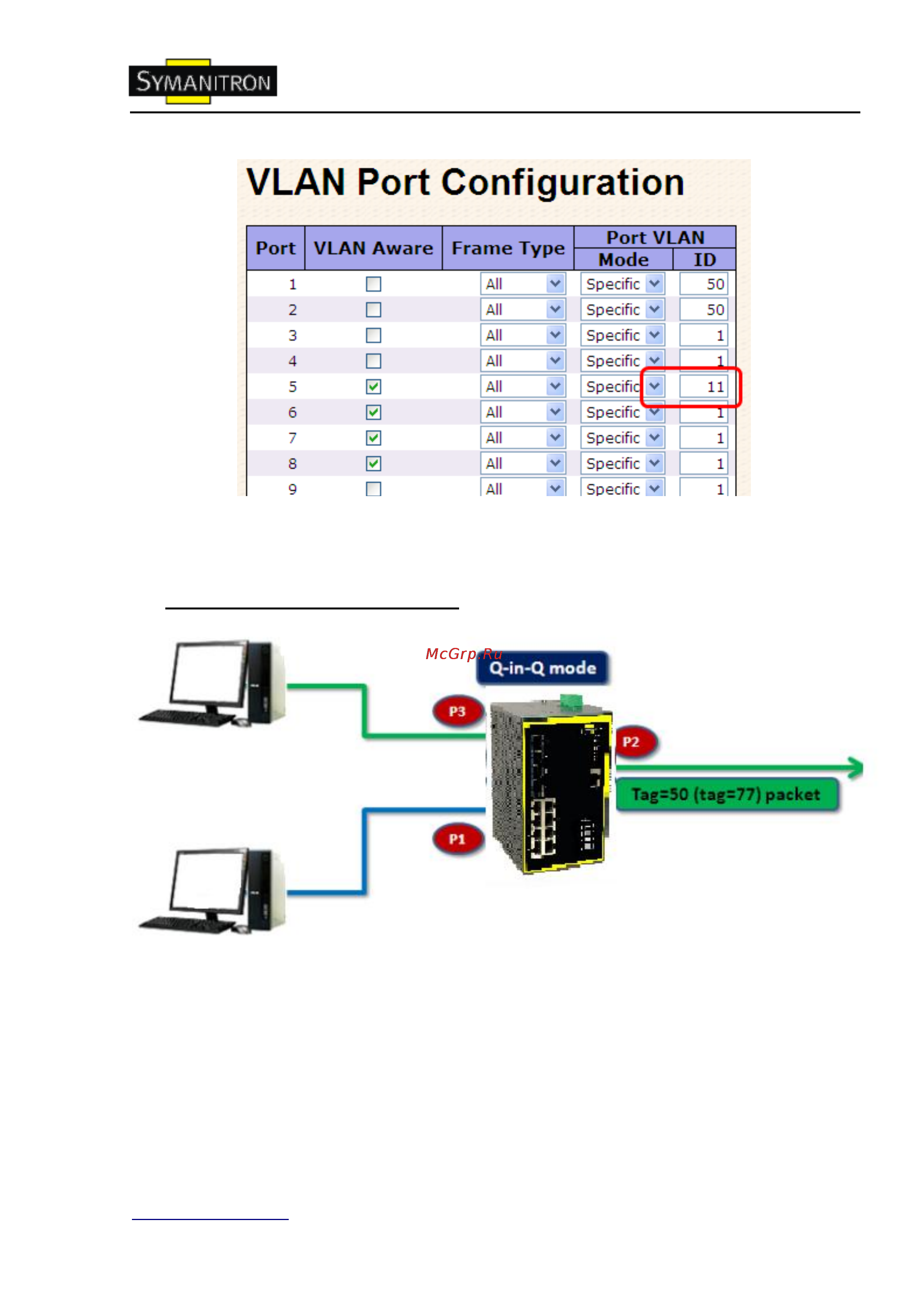

Руководство пользователя SWMGP-84SFP-w
www.symanitron.ru 59
(Исходящий порт может получать пакеты с тегом = 11,22,33. Передаваться по
исходящему порту может только пакет с тегом=11)
Настройка VLAN в режиме Q-in-Q
(Для входящего порта----Порт 1)
1. VLAN ID=50 для портов 1, 2 и 3 на странице VLAN Membership Configuration
