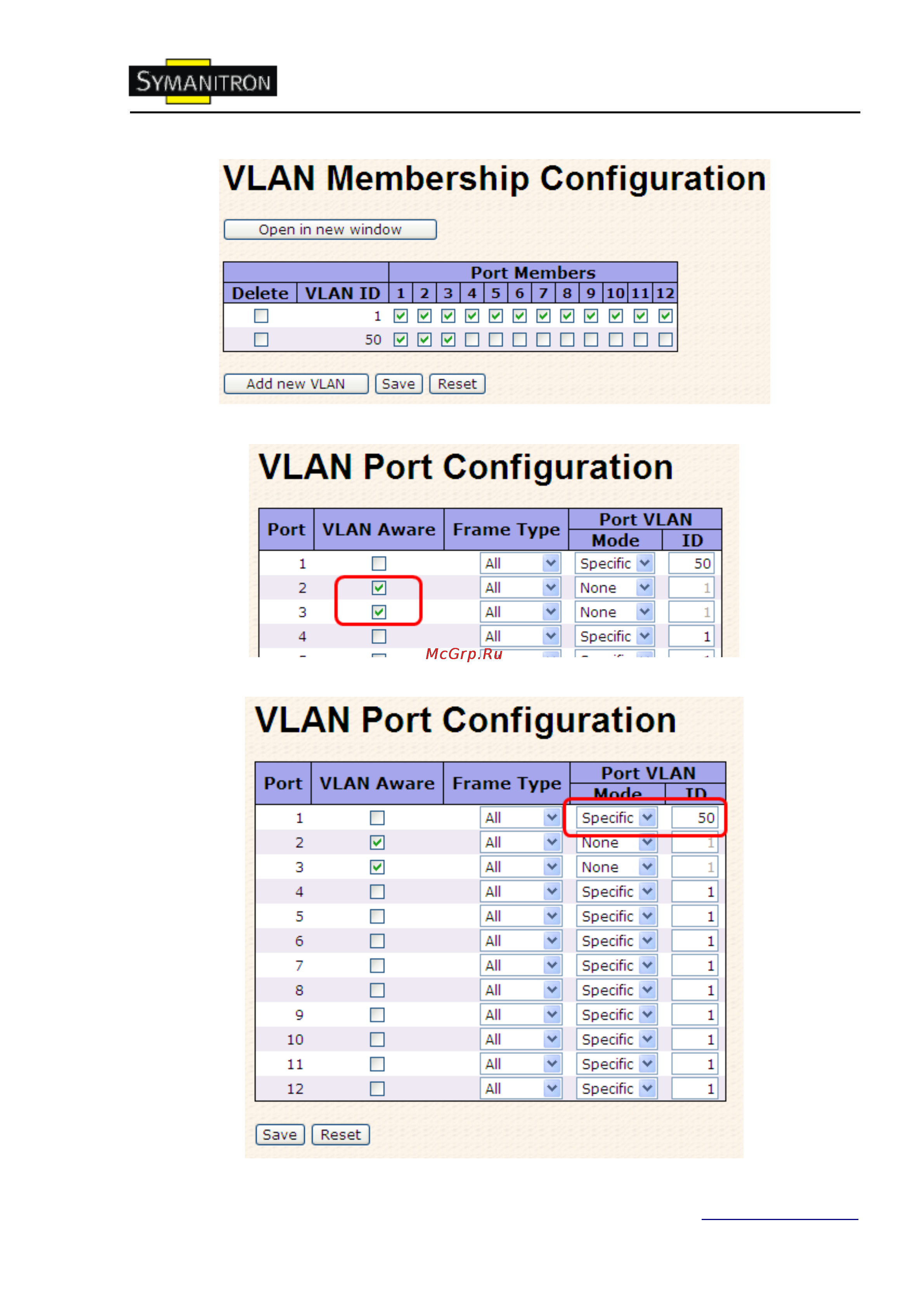

Руководство пользователя SWMGP-84SFP-w
60 www.symanitron.ru
2. Настройка VLAN порта > Отключить VLAN aware для порта 1
3. Настройка VLAN порта > Для порта 1 Mode=specific, ID=50
