![Zoom F8 [102/140] Запись с использованием генератора тона slate tone](/img/pdf.png)
Zoom F8 [102/140] Запись с использованием генератора тона slate tone
![Zoom F8 [102/140] Запись с использованием генератора тона slate tone](/views2/2007836/page102/bg66.png)
102

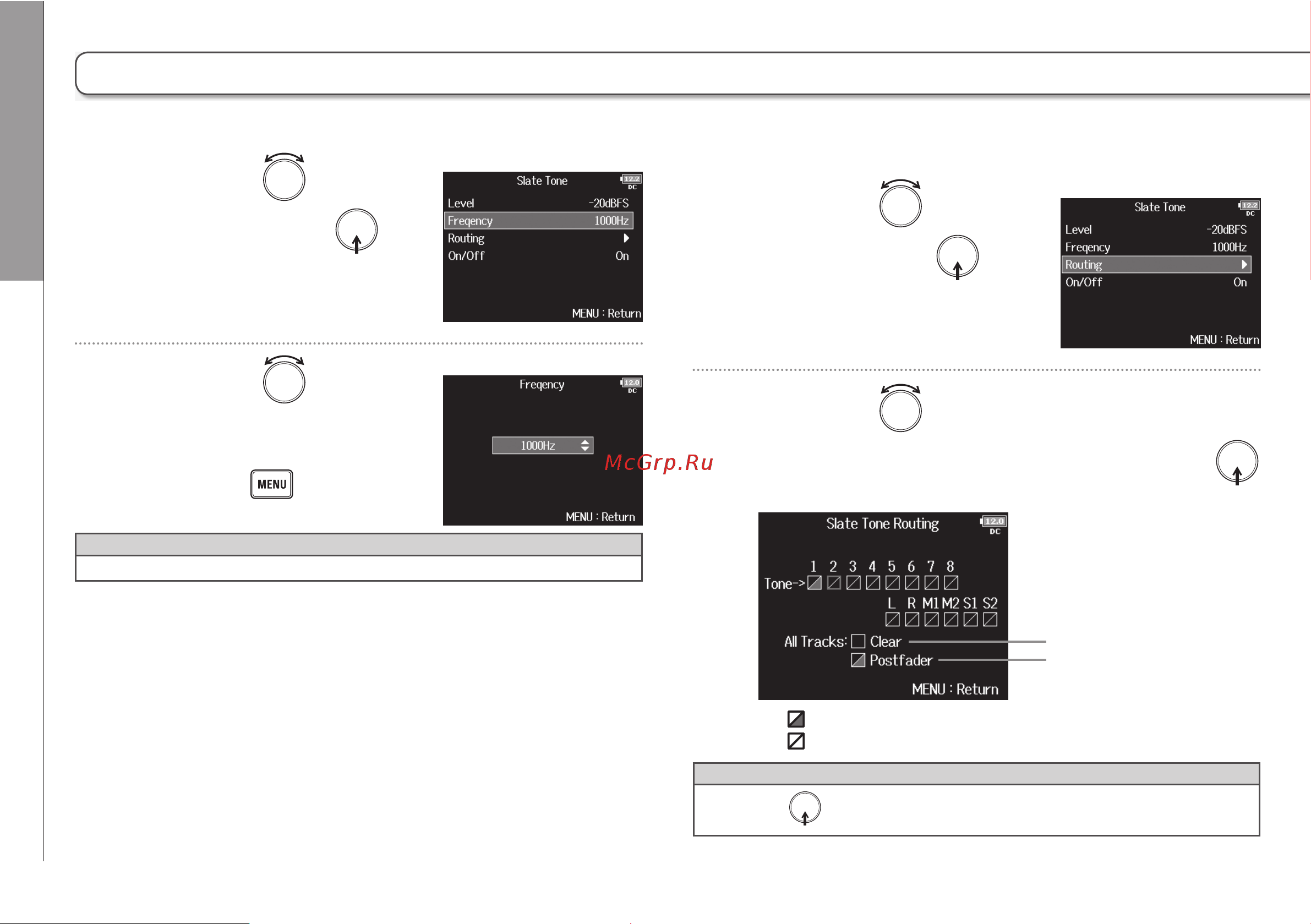

Настройка частоты
4.
5.
5.
Настройка маршрутизации
Выберите канал, в который будет направлен тон генератора.
4.
Подсказка
Частота может быть установлена в диапазоне от 100 до 10.000 Гц.
Сброс настроек
Выбрать все в режиме
“после фейдера”
Выбран в режиме “после фейдера”
Не выбран
Подсказка
Запись с использованием генератора тона (Slate Tone) (Продолжение)
Служебный микрофон/
генератор тона
Запись с использованием генератора тона (Slate Tone)
Вращением выберите
“Frequency” и нажмите .
Вращением установите
желаемую частоту
и нажмите .
Вращением выберите каналы/выходы, на кото-
рые нужно отправить тон генератора и нажмите .
Нажимайте для переключения между “после фейдера” и“не выбран”.
Вращением выберите
“Routing” и нажмите .
