Настройки выходов

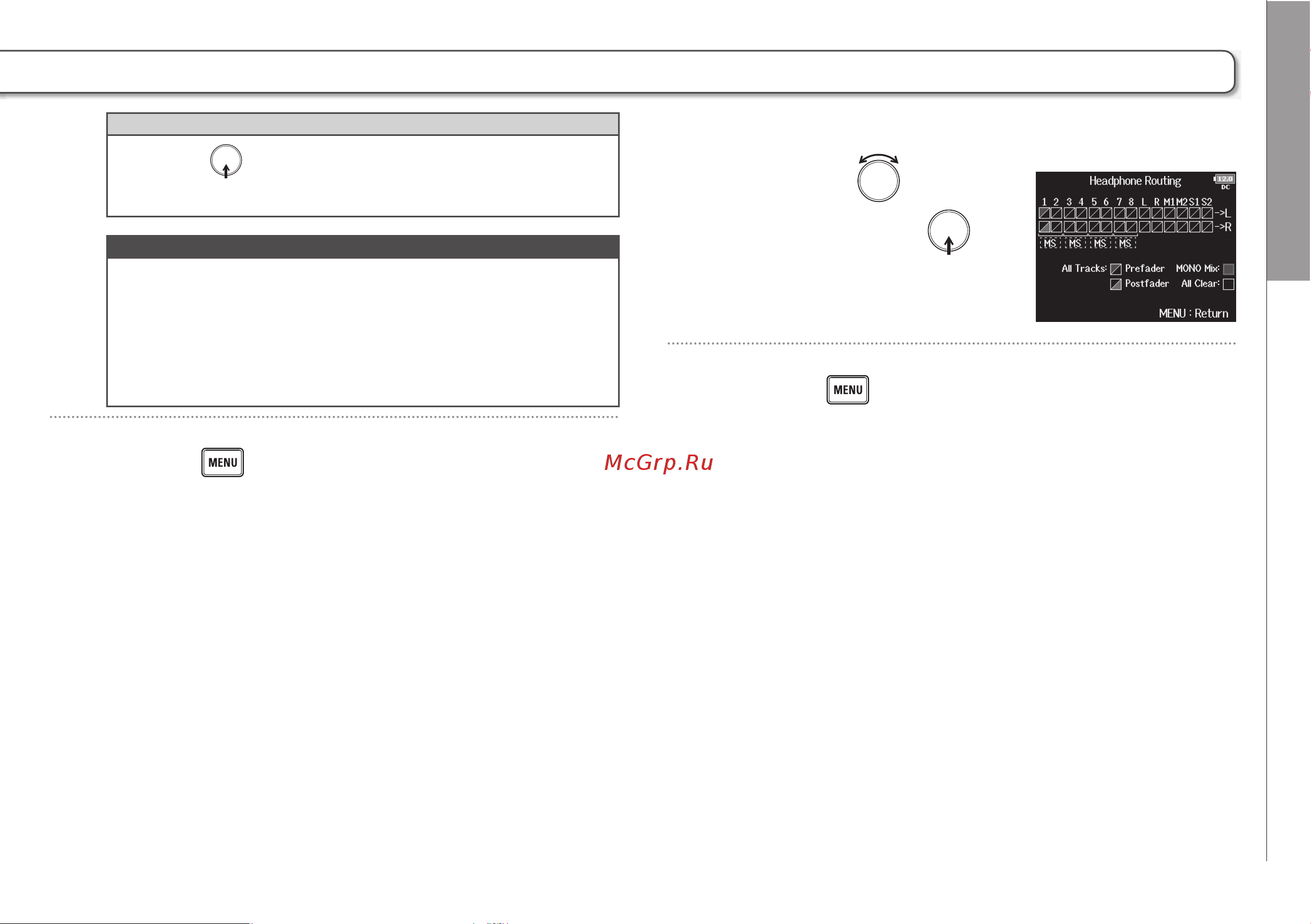

Назначение сигнала для выхода наушников (Headphone Routing)
73
Подсказка
Кстати
• Выходы Л/П, MAIN OUT 1/2 или SUB OUT 1/2 нельзя установить
в режим “до фейдера”.
•
6.
Использование монофонического выхода
4.
5.
F8 Многодорожечный полевой рекордер
Нажмите .
Нажмите .
Вращением выберите
“Mono Mix” и нажмите .
Нельзя выбрать для контроля в наушниках каналы 1–8, Л/П,
MAIN OUT 1/2 и SUB OUT 1/2 одновременно. Выбор одного из
этих выходов снимает выбор с остальных.
Нажимайте для циклического переключения между
вариантами: “до фейдера” → “после фейдера” → “Не выбран”.
