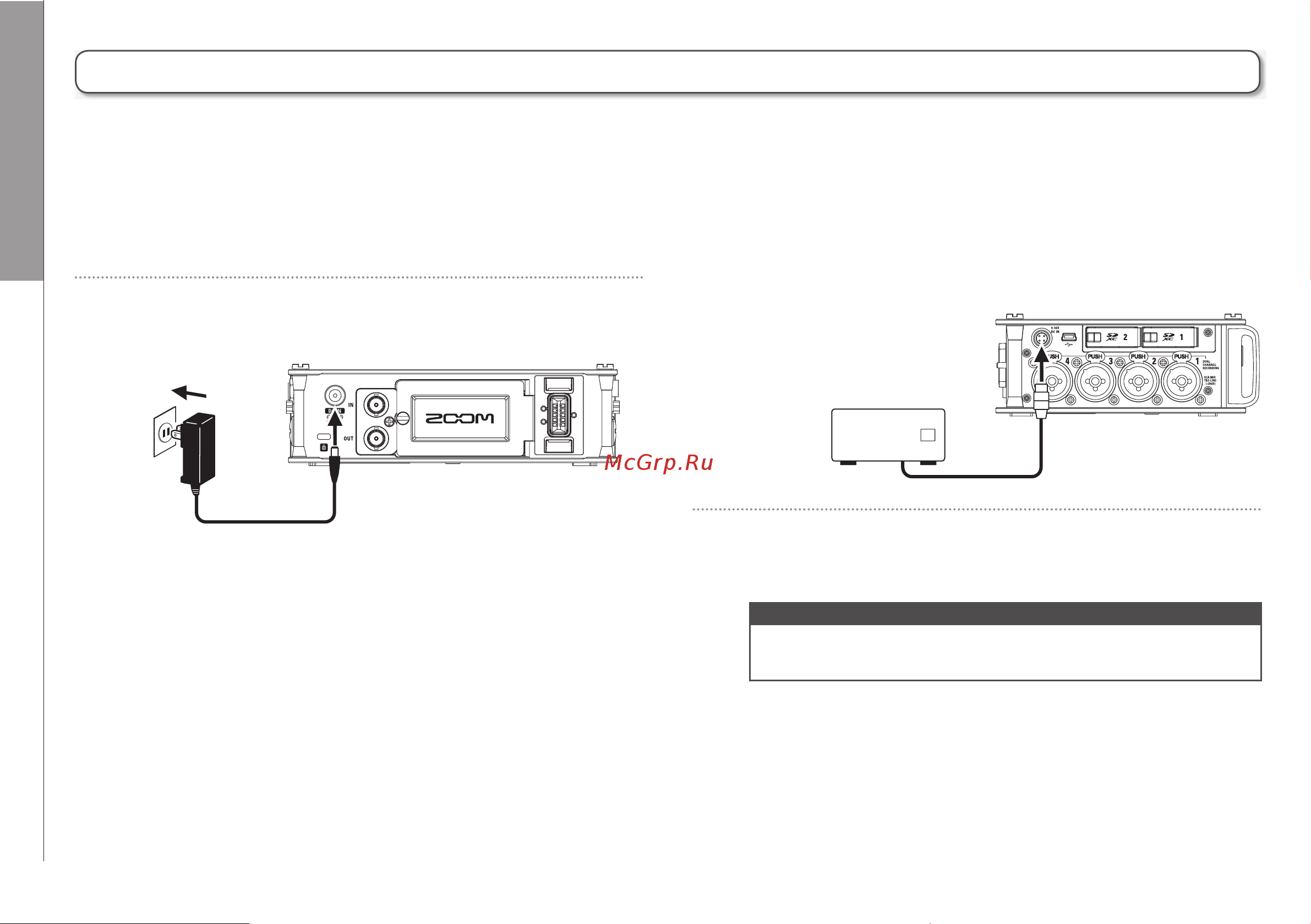

Подключение питания (Продолжение)
2. Если это сетевой адаптер, подключите его к розетке.
Подготовка
Подключение питания
14
Использование внешнего источника постоянного
тока
1. Подключите внешний источник постоянного тока
к разъему EXT DC IN (разъем “Hirose”).
Используйте источник постоянного тока с напряжением 9-16В.
Кстати
При подключении внешнего источника постоянного тока не
забудьте изменить настройки питания (→стр. 20).
Использование сетевого адаптера
1. Подключите специализированный адаптер питания
к раъему DC IN.
2. Подключите специализированный адаптер питания
к розетке.
