86
Синхронизация
О цифровой синхронизации
О цифровой синхронизации
Подсказка
F8 может получать и передавать синхросигнал (таймкод) в формате SMPTE.
Таймкодом называется информация о текущем времени, записываемая в файл при видео- или аудио-записи. Эта информация исполь-
зуется при видеомонтаже, управлении другими устройствами и синхронизации звука с видео.
Использование таймкода при монтаже
В F8 применяется прецизионный тактовый генератор, производящий
синхросигнал с высочайшей точностью (+/- 0.2мд, или примерно 0.5
кадра в 24 часа).

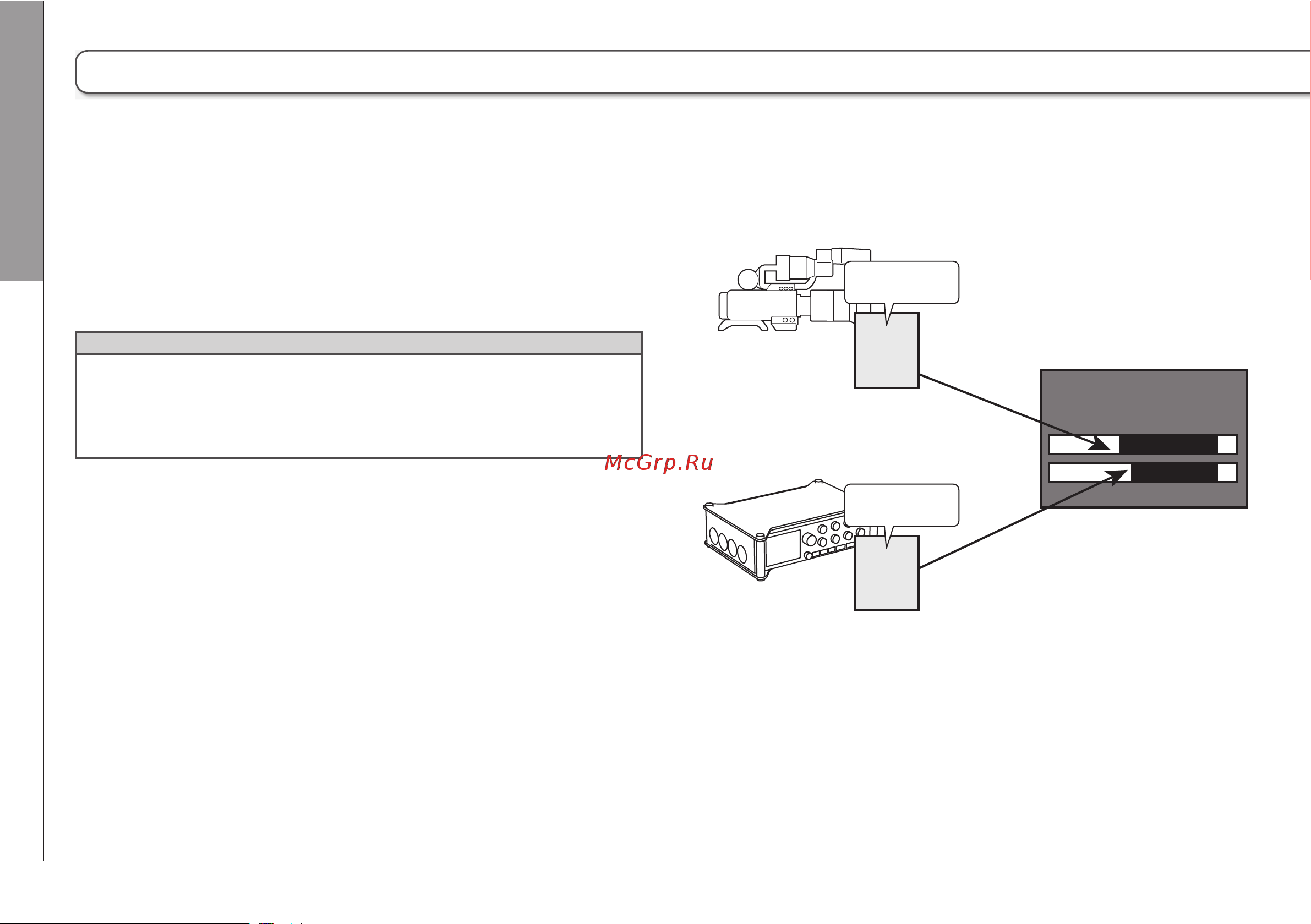

00:10:00:00
00:10:03:00
Таймкод
Программное обеспечение
нелинейного монтажа
Аудиофайл
00:10:03:00
Видеофайл
Таймкод
00:10:00:00
Наличие таймкода в аудио- и видео-файлах облегчает их
совмещение и синхронизацию при нелинейном монтаже.
