Zoom F8 [6/140] Левая сторона
![Zoom F8 [6/140] Левая сторона](/views2/2007836/page6/bg6.png)

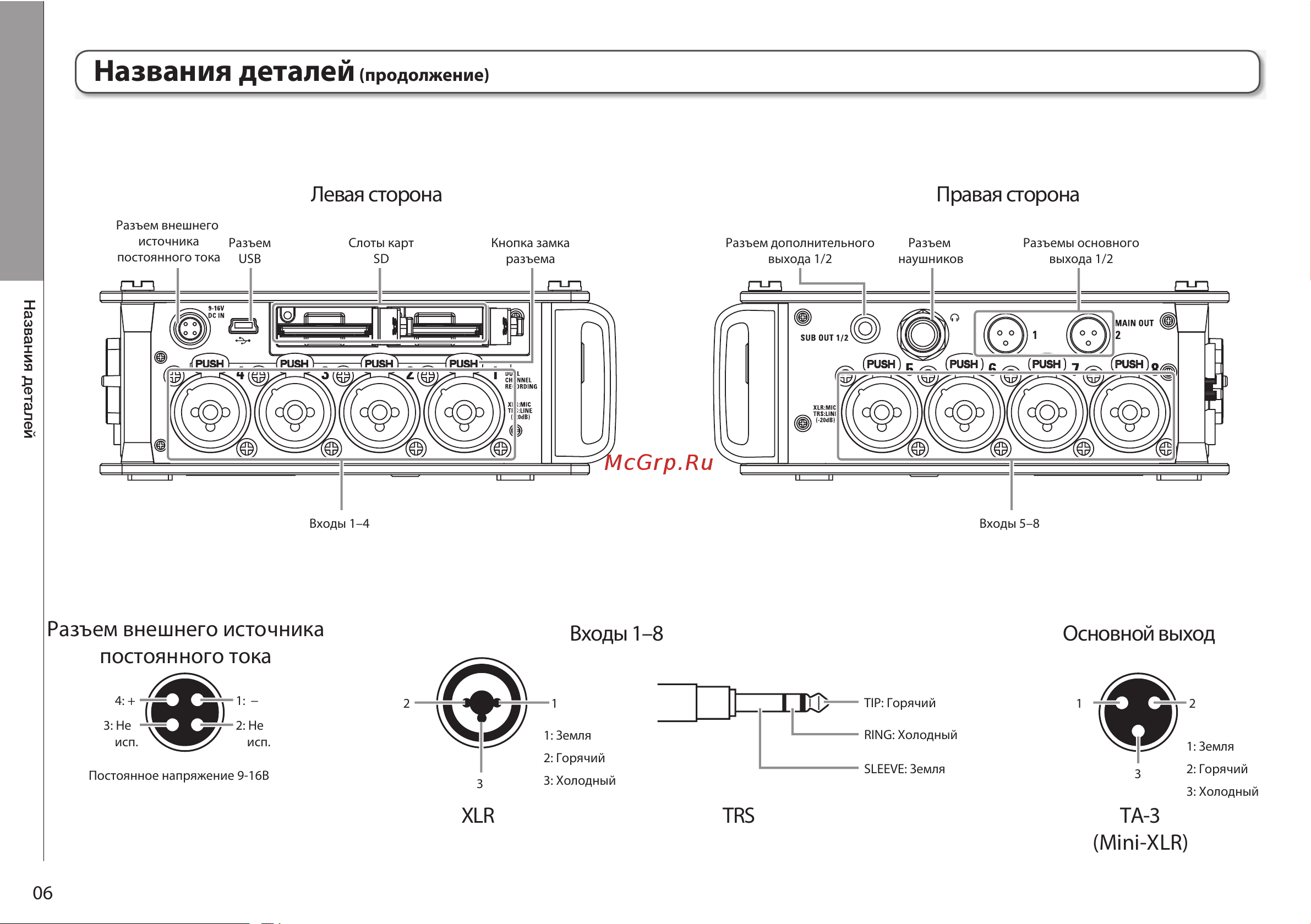

Названия деталей
06
Левая сторона
Входы 1–8
Разъем внешнего источника
постоянного тока
Основной выход
XLR TA-3
(Mini-XLR)
TRS
Правая сторона
3: Холодный
1: Земля
2: Горячий
3: Холодный
1: Земля
2: Горячий
Постоянное напряжение 9-16В
TIP: Горячий
RING: Холодный
SLEEVE: Земля
Разъем внешнего
источника
постоянного тока
Разъем дополнительного
выхода 1/2
Разъем
наушников
Разъем
USB
Слоты карт
SD
Входы 5–8
Входы 1–4
Разъемы основного
выхода 1/2
Кнопка замка
разъема
12
1: −4: +
2: Не
исп.
3: Не
исп.
21
3
3
Названия деталей (продолжение)
4-контактный разъем HIROSE
