70
Настройки входов

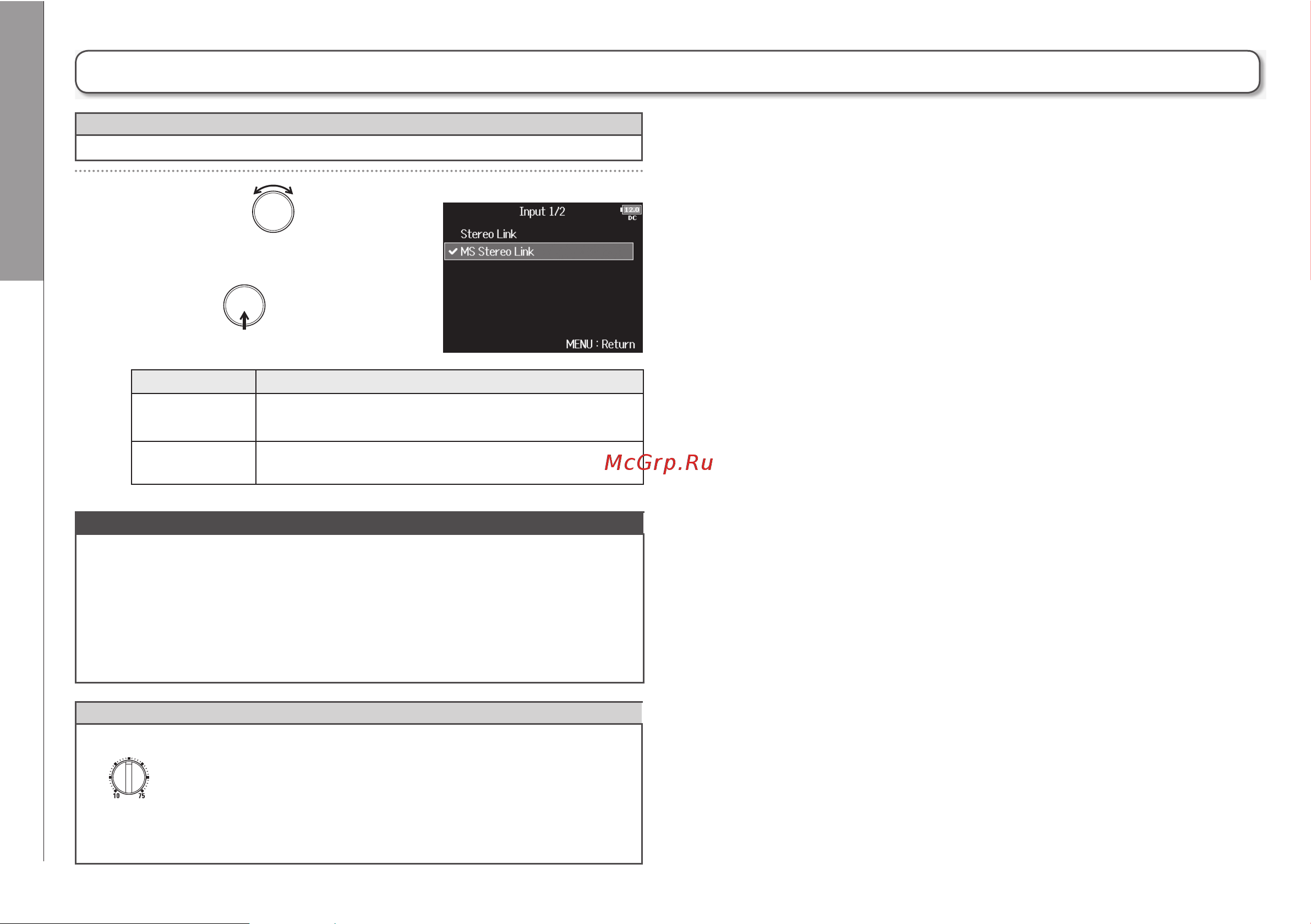

Конвертация сигнала M-S в обычный стерео-сигнал (Stereo Link Mode)
Подсказка
Чтобы применить настройку сразу ко всем парам входов, выберите “All”.
5.
Значение Описание
Stereo Link
MS Stereo Link
При объединении в стереопару сигнал с микрофона MS
конвертируется в обычный стерео-сигнал.
Кстати
• При выборе “MS Stereo Link” нечетные каналы используются как сигнал
с центрального микрофона, а четные как сигнал бокового микрофона.
• Использование функции “MS Stereo Link” невозможно при подклю-
ченном модуле микрофонов ZOOM, сигналы Л/П которого не могут
быть индивидуально перенаправлены на каналы 1/2.
Подсказка
•
Для изменения баланса микрофонов M-S используйте регуляторы
на соответствующих каналах.
•
При подключенном модуле микрофонов MS уровнем сигнала бокового
микрофона для входов 1/2 можно управлять с экрана контроля канала.
Конвертация сигнала M-S в обычный стерео-сигнал (Stereo Link Mode) (Продолжение)
Вращением выберите
“MS Stereo Link” и
нажмите .
При объединении в стереопару каналы используются
обычным образом.
