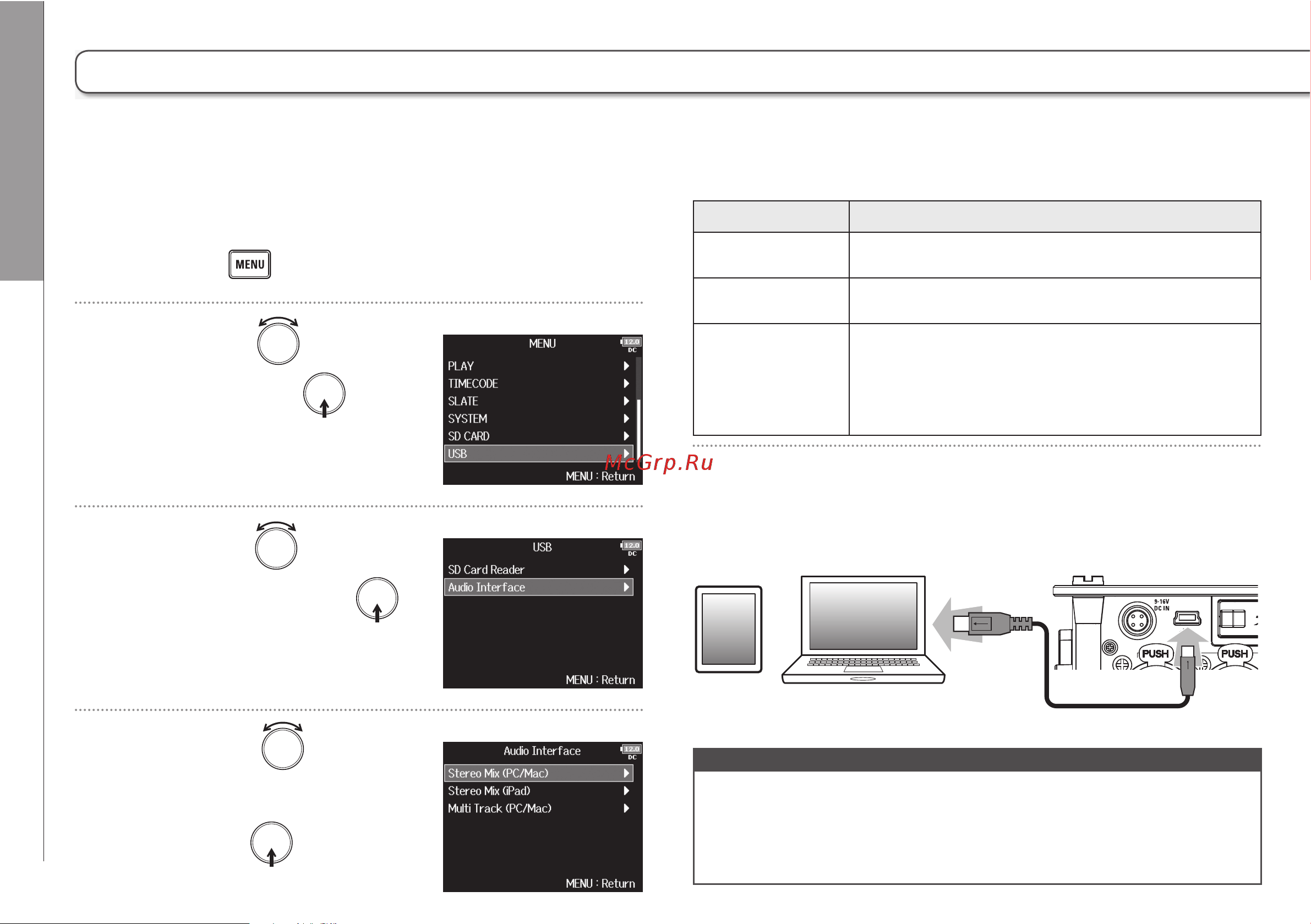

Функции USB
Звуковой интерфейс (Audio Interface)
Звуковой интерфейс (Audio Interface)
Подключение к компьютеру или iPad
1.
4.
3.
2.
Режим Описание
Stereo Mix
(PC/Mac)
Режим 2-вх/2-вых для Mac/Windows. Сигналы с каналов 1-8
микшируются и отправляются в компьютер как стереоканал.
Stereo Mix
(iPad)
Режим 2-вх/2-вых для iPad. Сигналы с каналов 1-8
микшируются и отправляются в iPad как стереоканал.
Multi Track
(PC/Mac)
5. Соедините F8 и компьютер или iPad кабелем USB.
Кстати
• Для подключения к iPad требуется Lightning to USB Camera Adapter.
•
F8 не может получать питание через USB. Используйте для питания
устройства батарейки, специализированный адаптер или внешний
источник постоянного тока.
Сигнал со входов F8 может быть передан в компьютер или iPad, а звук, воспроизводимый на iPad или компьютере можно передать
на выходы F8.
Вращением выберите
“USB” и нажмите .
Нажмите .
Вращением выберите
“Audio Interface” и нажмите .
Вращением выберите
режим работы интерфейса
и нажмите .
Режим 8-вх/4-вых для Mac/Windows. Сигналы с каналов 1-8
отправляются в компьютер раздельно (режим нельзя
использовать с iPad).
Для Windows требуется установка драйвера. Скачайте его с
сайта корпорации ZOOM (www.zoom.co.jp/).
