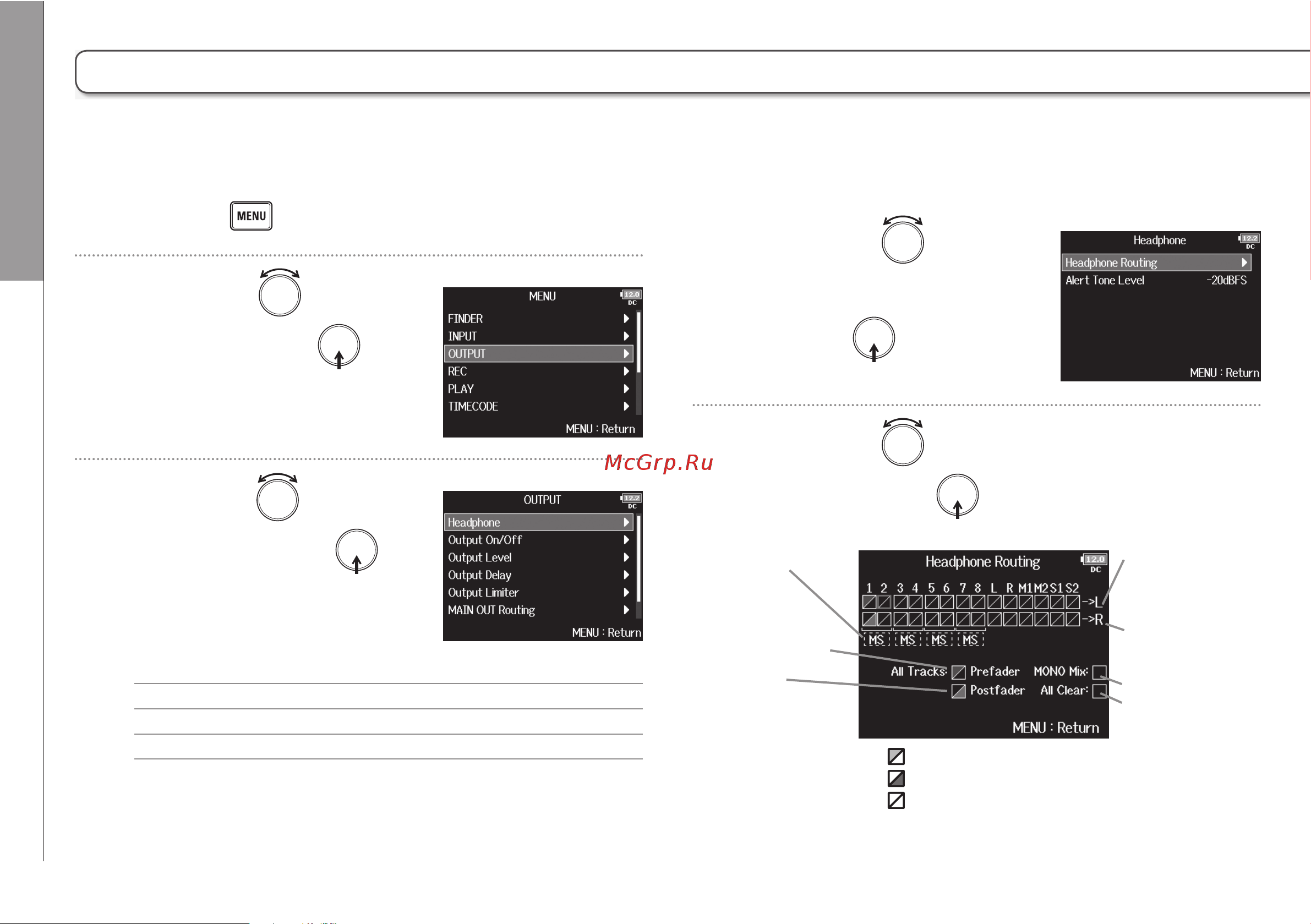

72
Настройки выходов
Назначение сигнала для выхода наушников (Headphone Routing)
1.
2.
3.
Продолжите одной из следуюущих операций.▶
Назначение каналов ............................................................ Стр. 72
Использование монофонического выхода ............................ Стр. 73
Мониторинг mid-side стерео сигналов ................................. Стр. 74
4.
Сброс настроек
Микширование в моно
Каналы, назначаемые
в левый канал выхода
наушников
Каналы, назначаемые
в правый канал выхода
наушников
Установка каналов 1–8
в режим “до фейдера”
(отменяет MS стерео)
Мониторинг
Mid-side стерео
Переключение вариантов
по кругу:
• Установка каналов 1–8
в режим “после фейдера”
(отменяет остальные)
• Установка каналов Л/П
в режим “после фейдера”
(отменяет остальные)
• Установка каналов M1/M2
в режим “после фейдера”
(отменяет остальные)
• Установка каналов S1/S2
в режим “после фейдера”
(отменяет остальные)
(отменяет MS стерео)
5.
Режим “до фейдера”
Режим “после фейдера”
Не выбран
Вы можете назначить режим прослушивания каждого канала в наушниках до или после фейдера.
Назначение сигналов для выхода наушников (Headphone Routing)
Вращением выберите
“OUTPUT” и нажмите .
Нажмите .
Вращением выберите
“Headphone” и нажмите .
Вращением выберите
“Headphone routing” и
нажмите .
Вращением выберите интересующий канал/
выход и нажмите .
