Zoom F8 [62/140] Входной лимитер
![Zoom F8 [62/140] Входной лимитер](/views2/2007836/page62/bg3e.png)
62

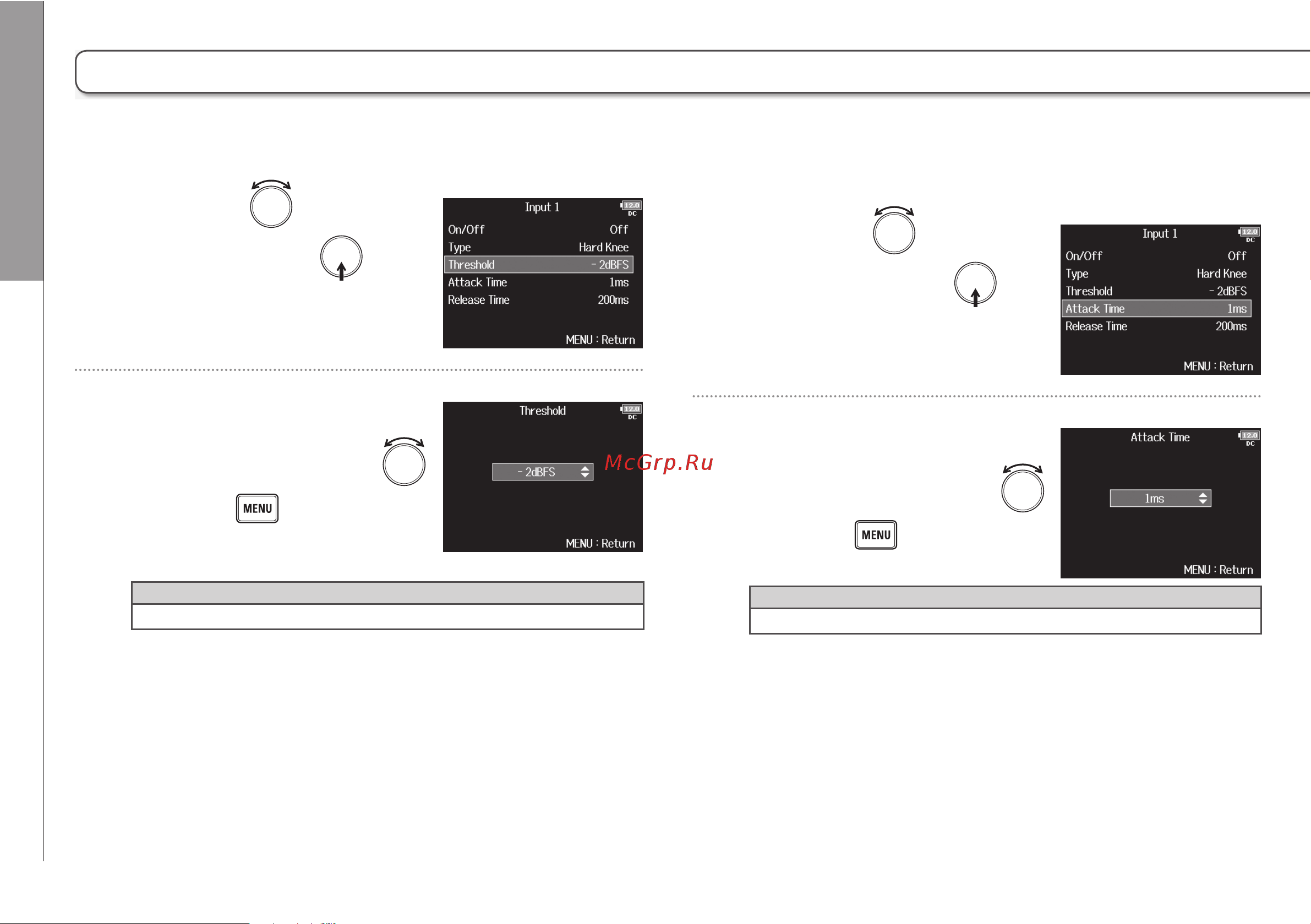

Установка времени срабатывания
Определение времени, в течении которого после превышения
сигналом порогового уровня включается ограничение сигнала.
Подсказка
Время срабатывания можно установить от 1 до 4 мс.
Установка порога срабатывания
Определение уровня сигнала, с которого начинается ограничение.
5.
5.
6.
6.
Подсказка
Порог срабатывания можно установить от −16 до −2 dBFS.
Входной лимитер (Продолжение)
Настройки входов
Входной лимитер
Вращением выберите
“Attack Time” и нажмите .
Вращением выберите
“Threshold” и нажмите .
Установите уровень порога
срабатывания вращением
и нажмите .
Установите требуемое время
срабатывания вращением
и нажмите .
