Zoom F8 [115/140] Установка разрешения индикатора
![Zoom F8 [115/140] Установка разрешения индикатора](/views2/2007836/page115/bg73.png)
115
4.
Выбор каналов, индикаторы которых будут
отображаться на основном экране.
Вы можете определить наборы индикаторов уровня каналов,
которые будут отображаться на основном экране.
5.
6.
Подсказка
Можно включить отображение как нескольких индикаторов уровня ка-
налов одновременно, так и ни одного. Если ни один из чекбоксов не
отмечен, на основном экране не будет индикаторов уровня.

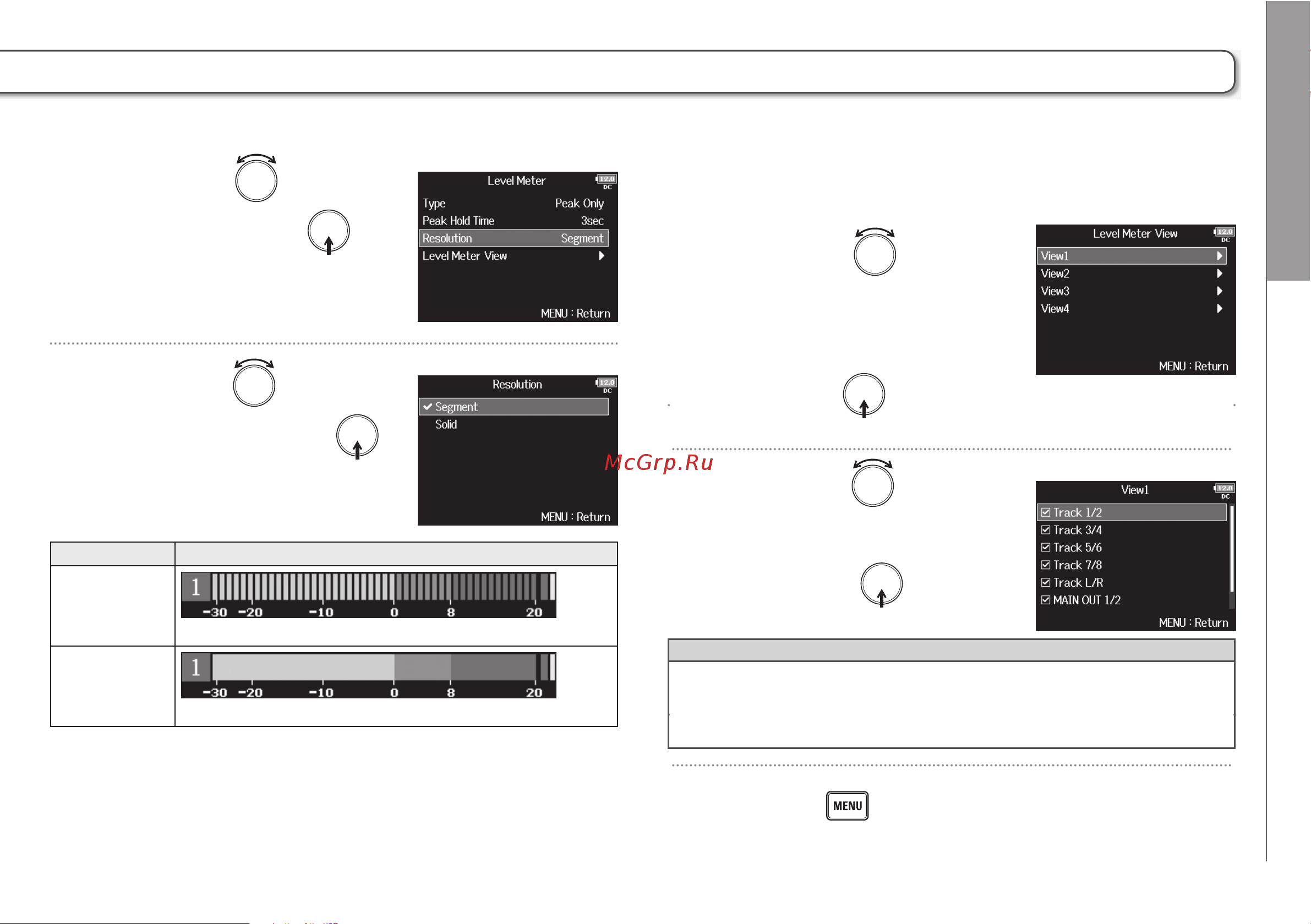

Установка разрешения индикатора
4.
5.
(Отображается только в режиме VU Only)
Значение Описание
Segment
(Отображается только в режиме VU Only)
Solid
Различные настройки
Настройка вида индикаторов уровня (Level Meter)
F8 Многодорожечный полевой рекордер
Вращением выберите
“Resolution” и нажмите .
Вращением выберите
нужный тип и нажмите .
Вращением выберите
“Level Meter View”, затем “ View1” -
“ View4” (”вид1” - “вид4”)
и нажмите .
Вращением выбирайте
канал для отображения
и нажимайте .
Нажмите .
