57
Настройки входов

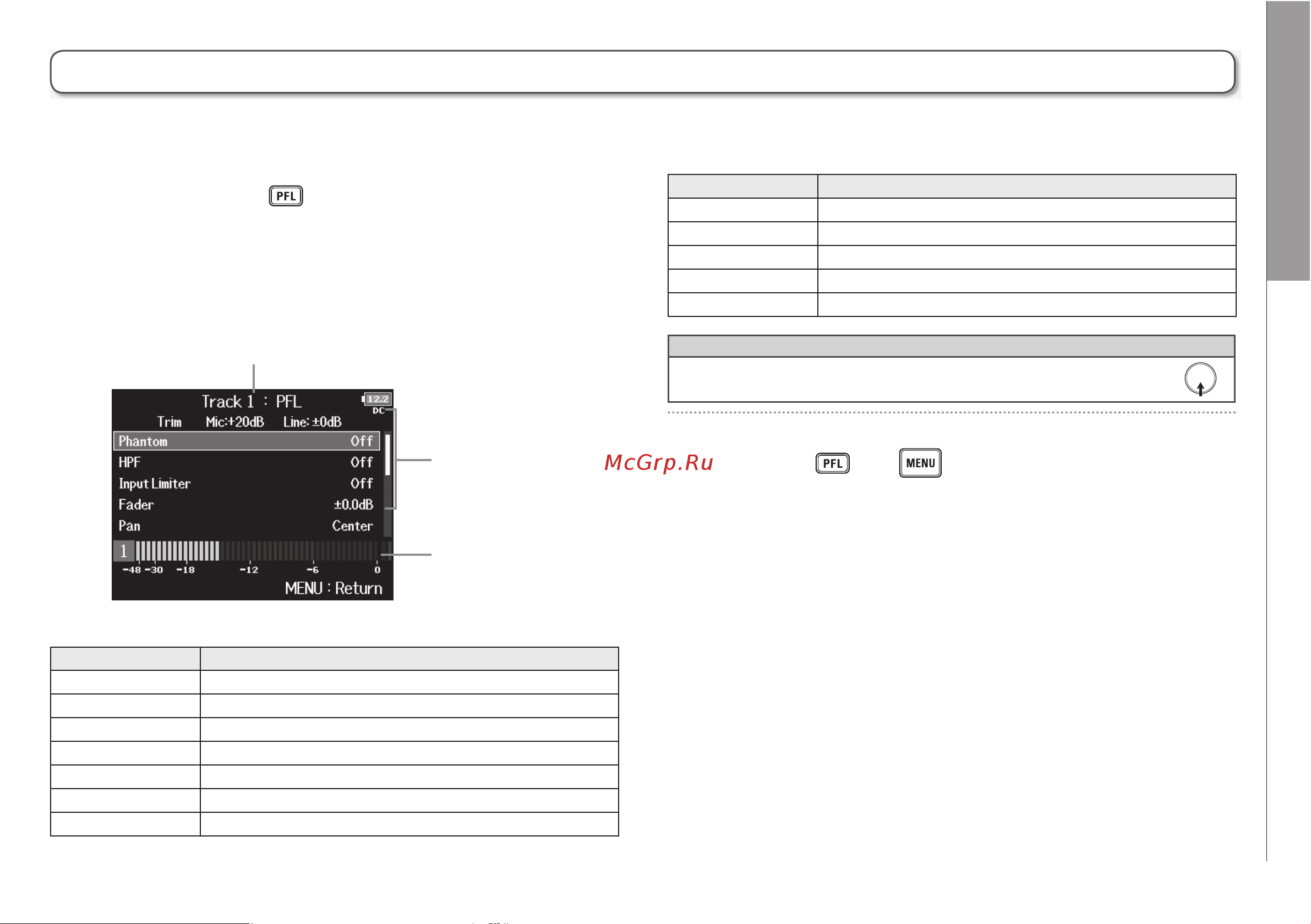

Мониторинг сигнала на выбранном входе (PFL/SOLO)
Мониторинг сигнала на выбранном входе (PFL/SOLO)
1. Нажмите кнопку на канале, вход которого
хотите проконтролировать.
Параметр Описание
Input Delay Задержка входного сигнала.
Plugin Power Фантомное питание микрофонного модуля.
Stereo Link Объединение в стереопару.
Stereo Link Mode Режим объединения в стереопару.
PFL Mode Режим прослушивания канала.
Подсказка
• Для выбора параметра и изменения его значения используйте .
Режим PFL
Индикатор уровня
(отображает уровень входного
сигнала до фейдера)
Параметры
Параметр Описание
Phantom Фнтомное питание.
HPF Обрезной фильтр.
Input Limiter Лимитер.
Fader Управление фейдером.
Pan Панорама.
Phase Invert Разворот фазы.
Side Mic Level Уровень бокового микрофона в модуле MS.
2. Нажмите или .
Вы можете контролировать сигнал с определенного входа, а также настраивать различные параметры для выбранного входа.
F8 Многодорожечный полевой рекордер
Кнопка контроля выбранного канала загорится оранжевым, а на
дисплее откроется экран контроля канала. В верхней части экрана
отобразится надпись “PFL” или “SOLO”, и вы сможете услышать в
наушниках сигнал с входа выбранного канала.
