Синхронизация

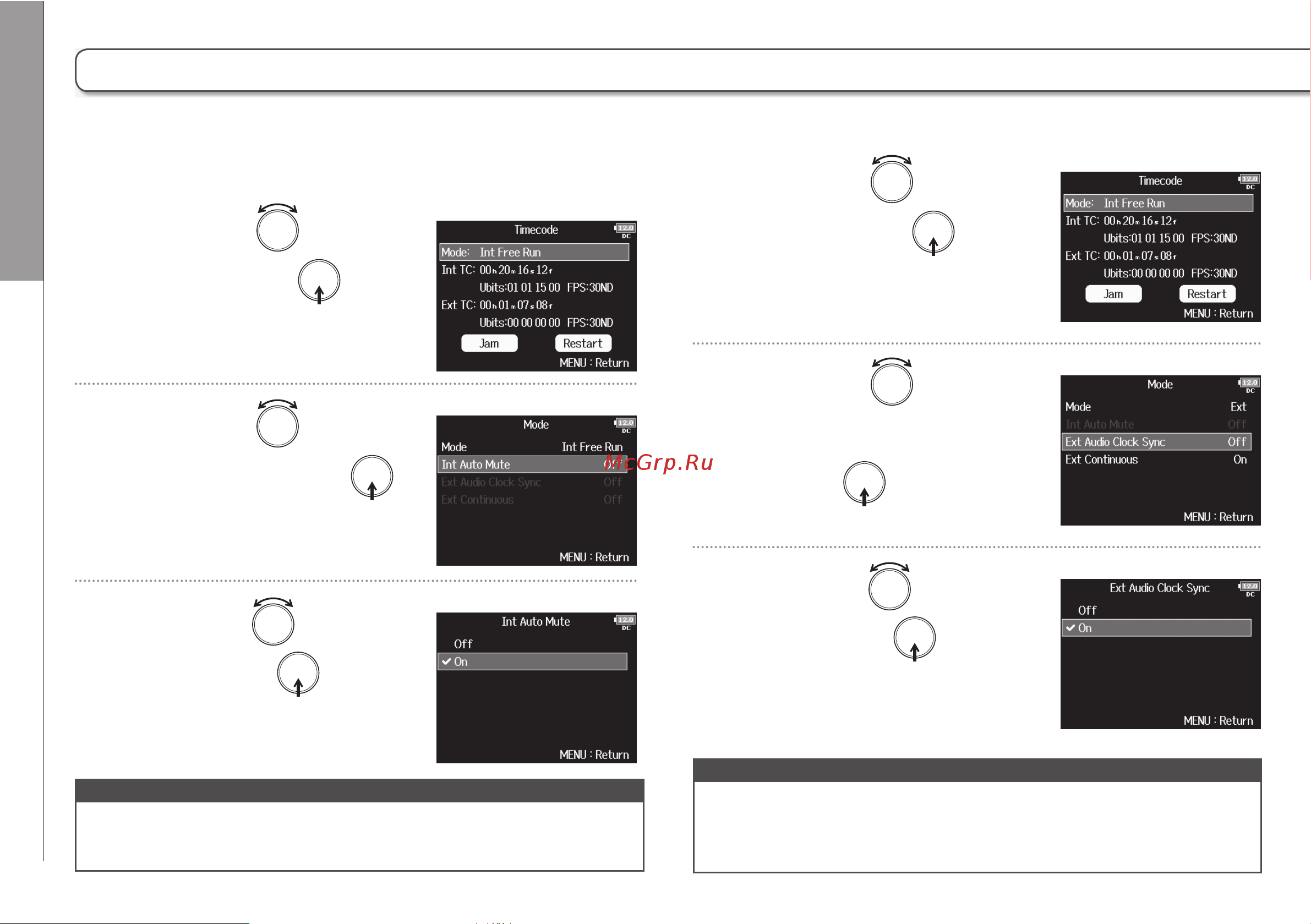

Настройка синхронизации
90
Настройка синхронизации (Продолжение)
Остановка трансляции таймкода при остановке записи
Вы можете определить, будет ли продолжаться трансляция тайм-
кода на разъеме TIMECODE OUT после остановки записи.
4.
5.
4.
5.
6.
6.
Кстати
• Таймкод будет продолжать транслироваться при паузе в записи/вос-
произведении.
• Функция недоступна в режимах “O”, “Ext” или “Ext Auto Rec”.
Синхронизация тактового генератора с внешним таймкодом
Кстати
• Функция недоступна в режимах “O”, “Int Free Run”, “Int Record Run”
или “Int RTC Run”.
•
Вращением выберите
“Mode” и нажмите .
Вращением выберите
“Int Auto Mute” и нажмите .
Вращением выберите
“On” и нажмите .
Вращением выберите
“Mode” и нажмите .
Вращением выберите
“Ext Audio Clock Sync” и
нажмите .
Вращением выберите
“On” и нажмите .
При отсутствии внешнего таймкода для непрерывности записи
используется внутренняя синхронизация.
