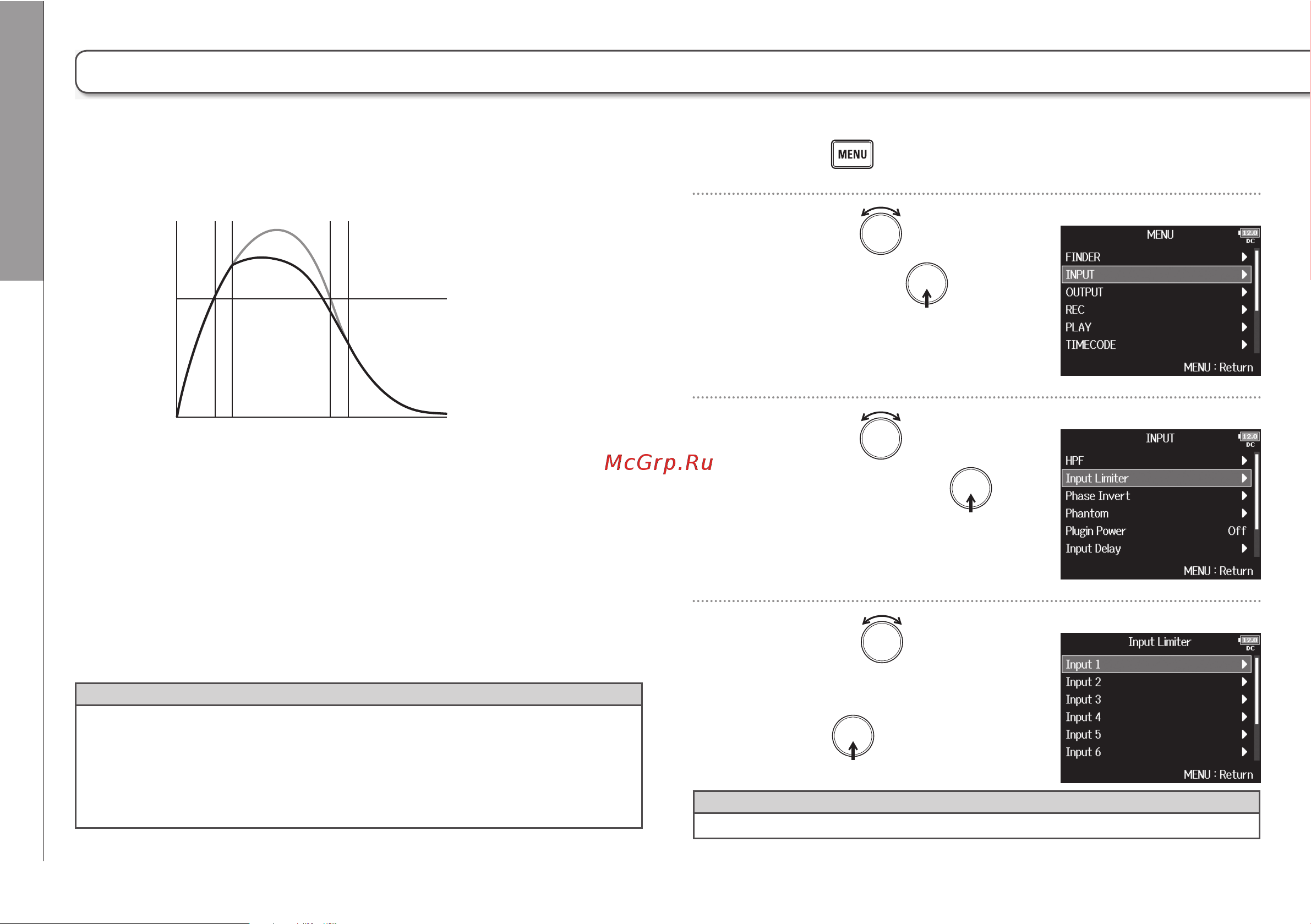

![Zoom F8 [60/140] Входной лимитер](/views2/2007836/page60/bg3c.png)
60
Настройки входов
Входной лимитер
Threshold
(Порог
срабатывания)
Уровень
сигнала
Исходный
сигнал
Ограниченный
сигнал
Attack time
(Время
срабатывания)
Release time
(Время
отключения)
Время
Подсказка
•
• В лимитерах F8 используется сжатие 20:1.
1.
2.
3.
4.
Подсказка
Входной лимитер
Чтобы применить настройку сразу ко всем каналам, выберите “All”.
Вращением выберите
“INPUT” и нажмите .
Нажмите .
Вращением выберите
“Input Limiter” и нажмите .
Вращением выберите
желаемый канал и
нажмите .
Лимитер предохраняет от искажений на записи в случае
появления сигнала с неожиданно высоким уровнем.
Если при включенном лимитере уровень входного сигнала
превышает пороговое значение, то он автоматически будет
понижен для предотвращения искажений при записи. “Attack
time” - параметр, определяющий, как быстро после превышения
сигналом порогового уровня будет включаться ограничение
сигнала. “Release time” - параметр, определяющий, как быстро
после снижения уровня сигнала ниже порогового будет
отключаться ограничение сигнала. Вы можете настраивать оба
параметра для повышения качества звука.
В F8 применяются новейшие лимитеры с запасом по уровню 10дБ,
позволяющие уровню сигнала оставаться ниже порога
срабатывания, что дает более эффективное предохранение от
искажений из-за перегрузки.
