Zoom F8 [118/140] Настройки дисплея lcd

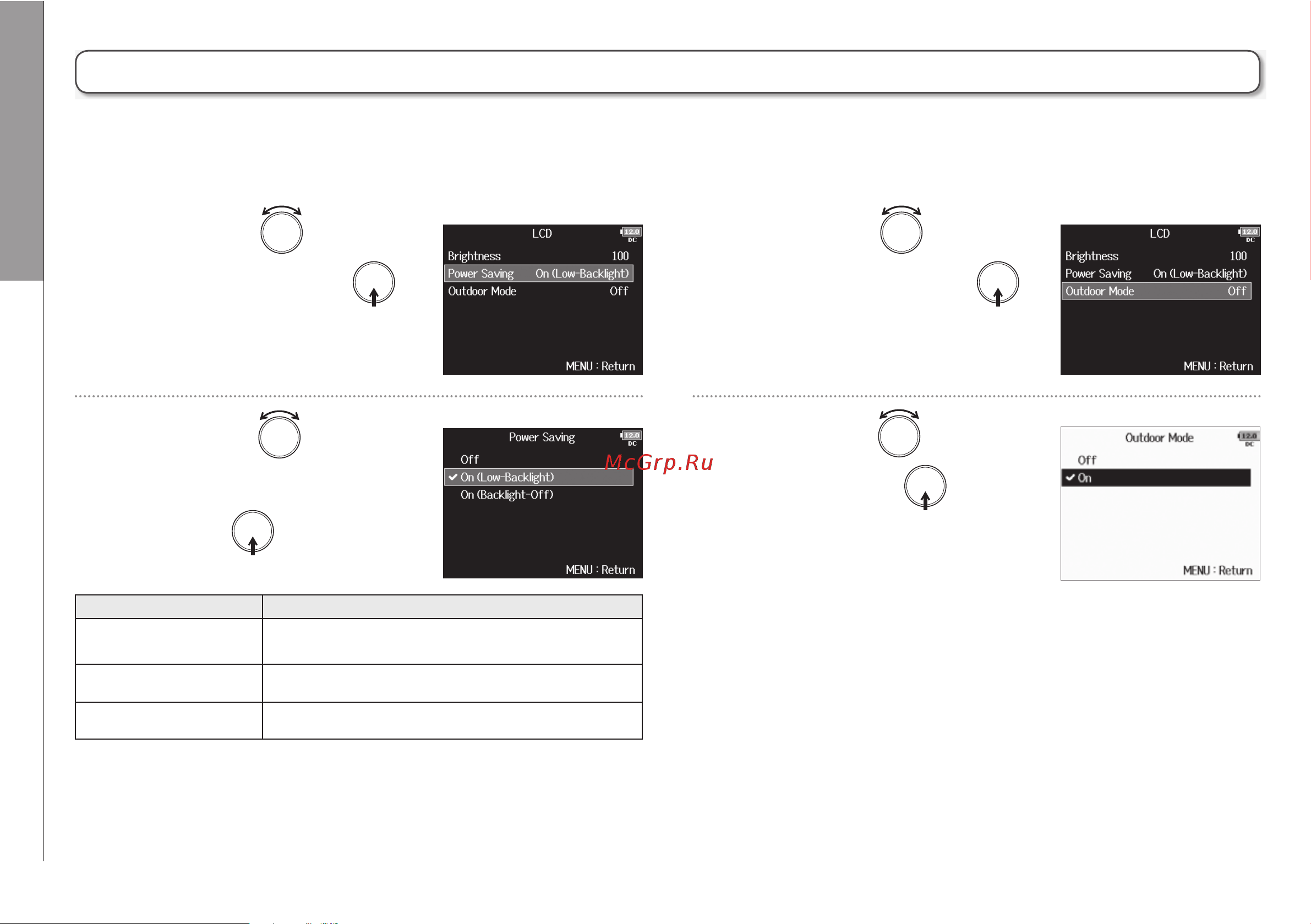

![Zoom F8 [118/140] Настройки дисплея lcd](/views2/2007836/page118/bg76.png)
118
Различные настройки
Настройки дисплея (LCD)
Улучшение читаемости дисплея при ярком свете
4.
5.
Изменение настроек подсветки
4.
Значение Описание
5.
O Подсветка дисплея всегда включена.
On (Low-Backlight) Подсветка приглушается после периода бездействия.
On (Backlight-O) Подсветка отключается после периода бездействия.
Настройки дисплея (LCD) (Продолжение)
Вращением выберите
“Power Saving” и нажмите .
Вращением выберите
нужное значение и
нажмите .
Вращением выберите
“Outdoor Mode” и нажмите .
Вращением выберите
“On” и нажмите .
Вы можете включить приглушение подсветки дисплея после 30
секунд бездействия.
Дисплей можно сделать более удобочитаемым при ярком
окружающем свете, включая солнечный.
