Настройки входов

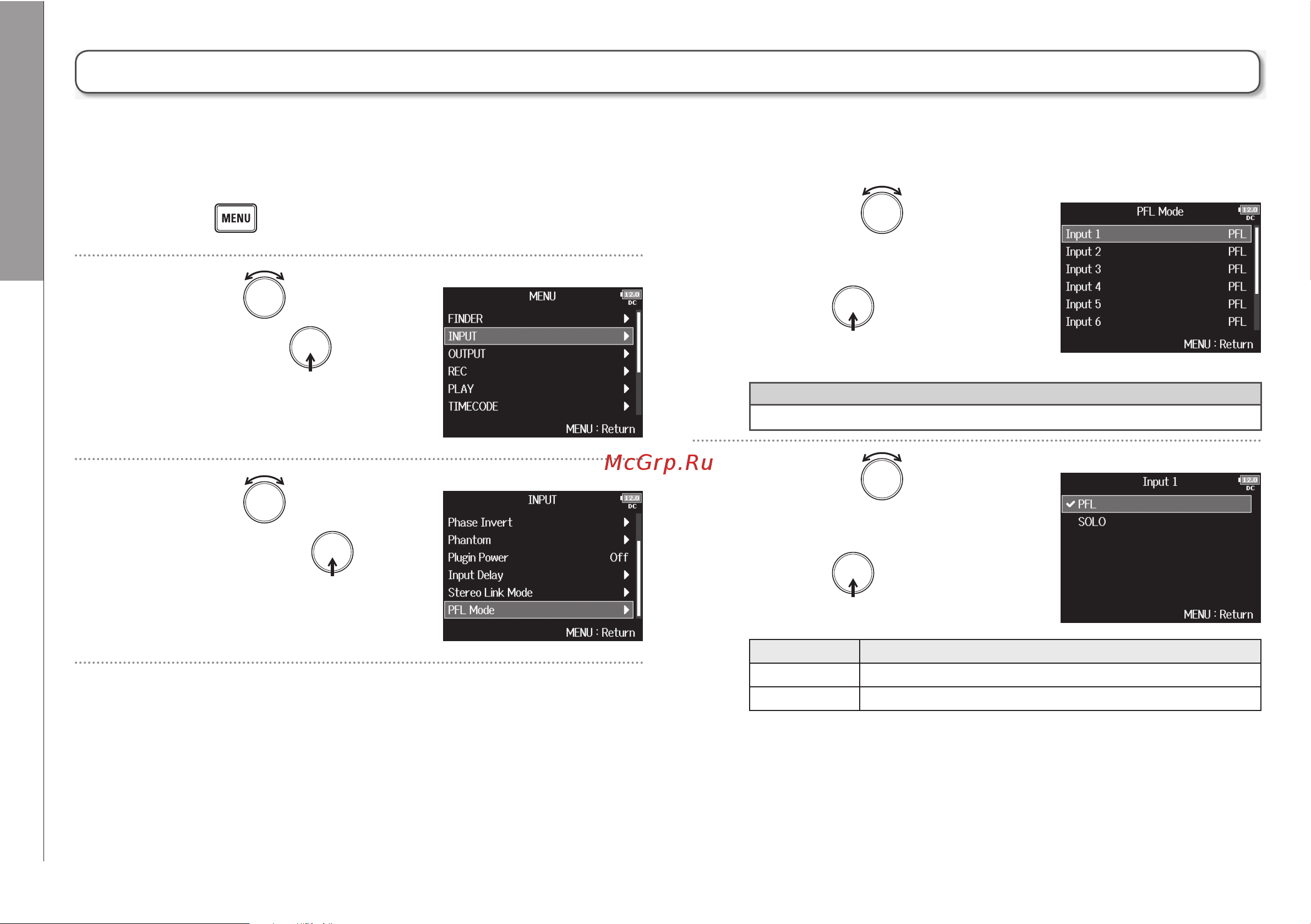

Режим мониторинга сигнала на выбранном входе (PFL Mode)
1.
2.
4.
5.
3.
Чтобы применить настройку сразу ко всем каналам, выберите “All”.
Подсказка
Значение Описание
PFL Контроль сигнала до фейдера.
SOLO Контроль сигнала после фейдера.
Режим мониторинга сигнала на выбранном входе (PFL Mode)
В этом меню вы можете определить будет ли сигнал для контроля взят до фейдера (PFL), или после фейдера (SOLO).
Вращением выберите
“INPUT” и нажмите .
Нажмите .
Вращением выберите
“PFL Mode” и нажмите .
Вращением выберите
желаемый канал и
нажмите .
Вращением выберите
нужный режим контроля и
нажмите .
