Синхронизация
О цифровой синхронизации
87
Примеры подключения
В зависимости от используемого вместе с F8 оборудования
возможны следующие варианты подключений.

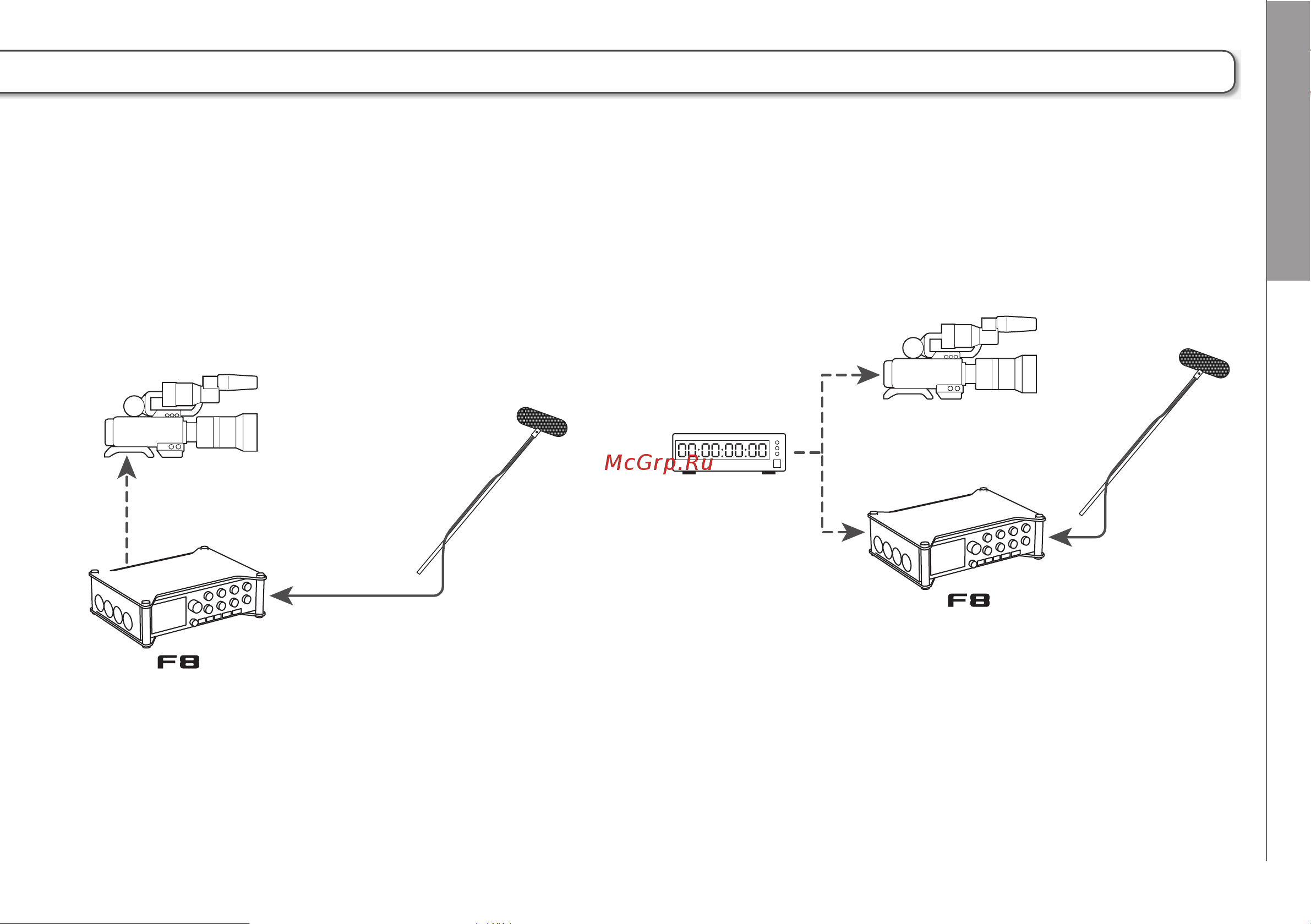

Синхронизация с видеокамерой
Синхронизация от внешнего источника
Видеокамера
Синхросигнал
Звук
Микрофон
Видеокамера
Генератор
синхросигнала
Синхросигнал
Звук
Микрофон
F8 Многодорожечный полевой рекордер
F8 записывает сигнал с микрофона и передает таймкод.
F8 сохраняет генерируемый им таймкод в записываемом
аудиофайле. Видеокамера записывает получаемый таймкод
в видеоданных.
Таймкод транслируется с внешнего генератора
синхросигнала.
F8 и видеокамера сохраняют получаемый таймкод в
записываемые ими аудио- и видео-данные. Получаемый таймкод
также может использоваться для синхронизации тактового
генератора.
