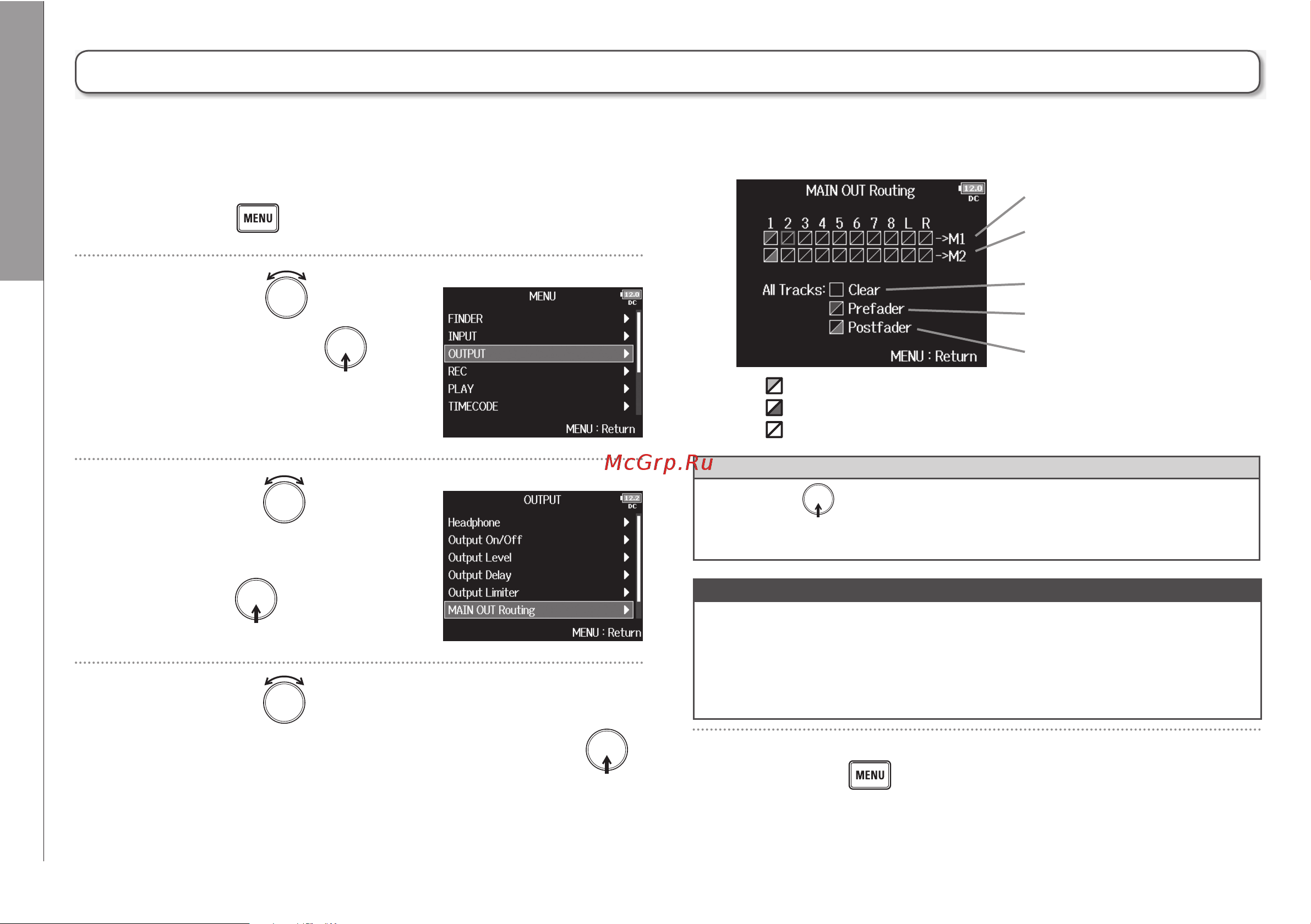

Настройки выходов
Выбор сигнала для основного выхода (MAIN OUT Routing)
Выбор сигнала для основного выхода (MAIN OUT Routing)
1.
2.
3.
4.
Сброс настроек
Набор каналов на основной
выход MAIN OUT 1
Набор каналов на основной
выход MAIN OUT 2
Включить каналы 1-8 в
режиме “до фейдера”
Переключаемые варианты:
• Включение каналов 1-8 в
режиме “после фейдера”
• Включение каналов Л/П в
режиме “после фейдера”
Выбран “до фейдера”
Выбран “после фейдера”
Не выбран
Подсказка
Кстати
• Каналы 1-8 могут быть включены в режимах “до” или “после фейдера”.
• Каналы Л/П могут быть включены только в режиме “после фейдера”.
• Каналы 1-8 и Л/Р нельзя назначить на выход одновременно. Выбор
одного из этих каналов снимает выбор с остальных.
5.
Вы можете отправить на основной выход сигнал с любого канала в режиме “до” или “после фейдера”.
Нажимайте для циклического переключения между вариантами:
“до фейдера” → “после фейдера” → “Не выбран”.
Нажмите .
Вращением выберите
“OUTPUT” и нажмите .
Нажмите .
Вращением выберите
“MAIN OUT Routing” и
нажмите .
Вращением выберите канал для основного
выхода MAIN OUT 1 или MAIN OUT 2 и нажмите .
