Zoom F8 [8/140] Подключение микрофонов других устройств ко входам 1 8
![Zoom F8 [8/140] Подключение микрофонов других устройств ко входам 1 8](/views2/2007836/page8/bg8.png)
• Входы разъема микрофоного модуля назначены на каналы 1/2.
• При подключенном микрофонном модуле входы 1/2 не работают.

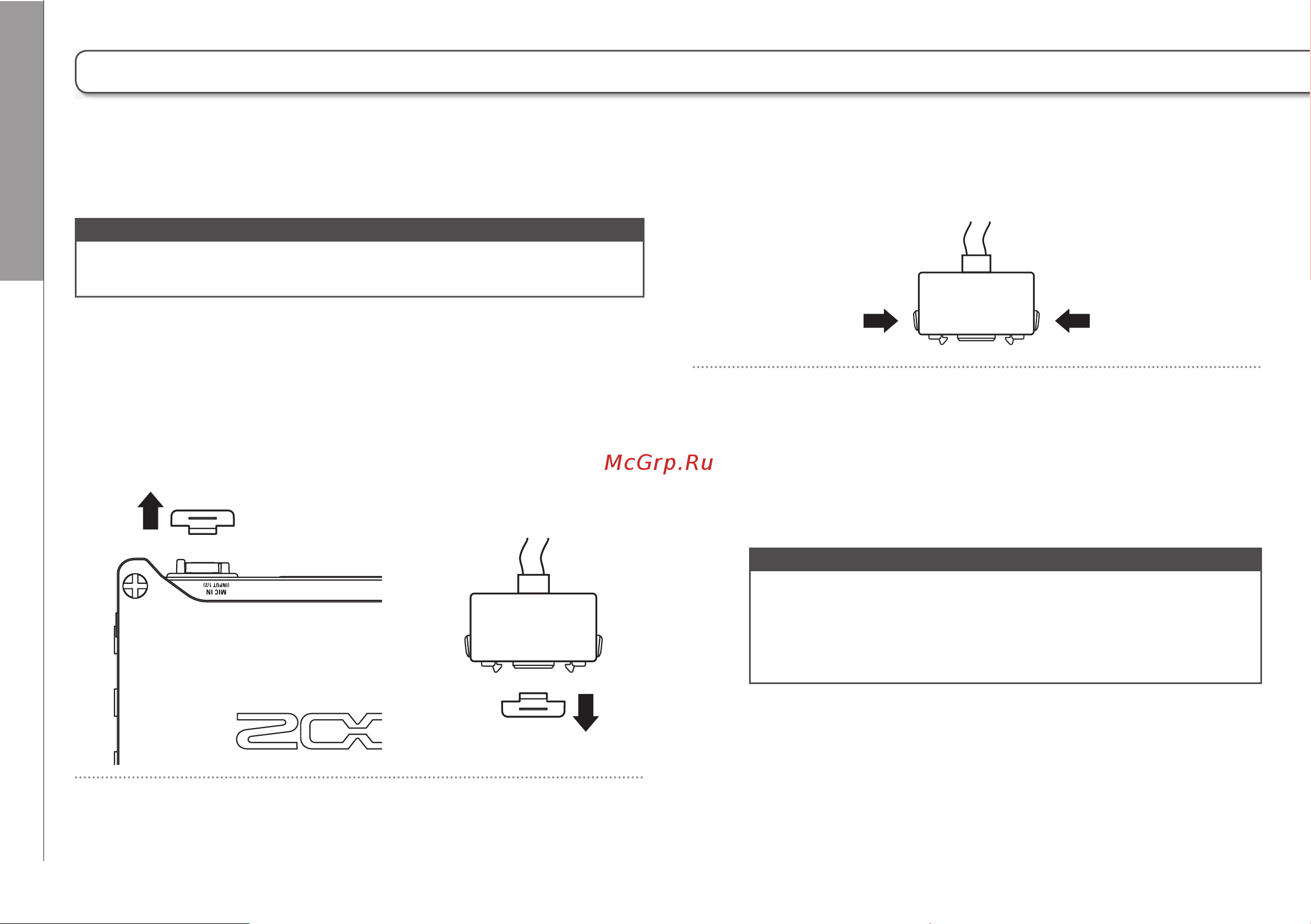

Подключение и отключение микрофонных модулей
1.
Кстати
Снимите защитные заглушки с F8 и микрофонного
модуля или его удлинителя.
3.
Подключение микрофонов/других устройств ко входам 1-8
08
Подключение микрофонных модулей
Микрофонный модуль ZOOM можно подключить к разъему MIC IN
на задней панели F8.
Чтобы отключить микрофонный модуль или
удлинитель, потяните его из устройства, одновре-
менно нажав боковые кнопки фиксаторов.
2. Нажав кнопки фиксаторов на модуле или его
удлинителе, аккуратно подсоедините модуль к
устройству.
Кстати
• При отсоединении не применяйте чрезмерных усилий.
Применение слишком большого усилия может повредить
модуль микрофонов, удлинительный кабель или устройство.
• Установите на место защитные заглушки, если микрофонный
модуль не подключен.
Стерео-вход
При объединении каналов 1/2, 3/4, 5/6 или 7/8, соответствующие
входы можно использовать как стереопары (→стр. 24).
При этом входы 1, 3, 5 или 7 становятся левыми каналами, а входы
2, 4, 6 или 8 - правыми каналами.
Подключение микрофонов/других устройств ко входам 1-8 (продолжение)
