Запись
Выбор входов и регулировка уровней записи
25
Регулировка уровней записи

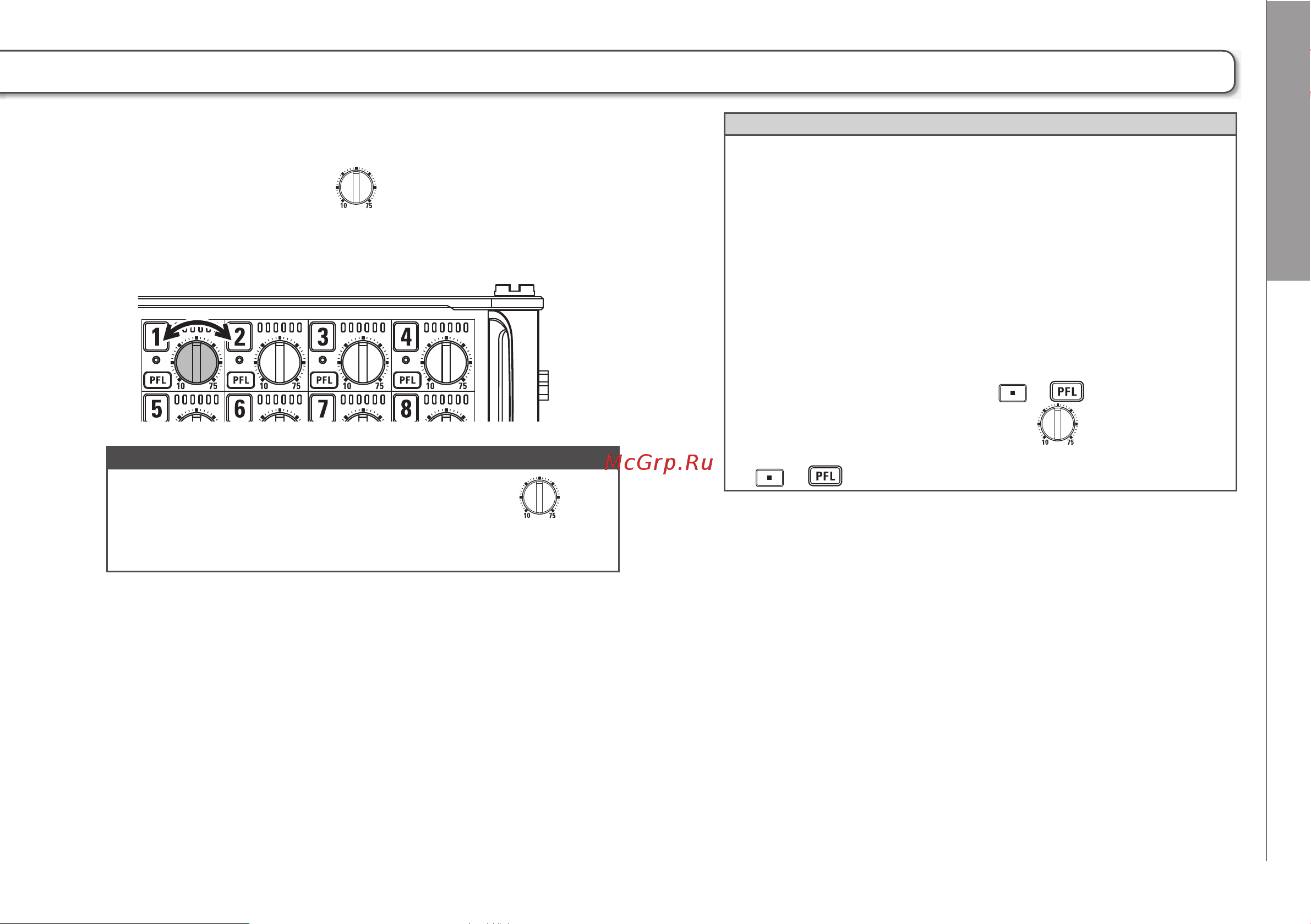

1. Вращением регулятора на выбранном канале
отрегулируйте уровень входного сигнала.
• Уровень сигнала может быть установлен в диапазоне от +10 до
+75 дБ для подключений с разъемами XLR и от -10 до +55 дБ для
подключений с разъемами TRS.
• Если при минимальном положении регулятора сигнал иска-
жается, попробуйте изменить расположение микрофона или
уменьшить уровень выхода на подключенном устройстве.
• Использование лимитера (→стр. 60).
• Использование обрезного фильтра (→стр. 60).
• Одновременно нажмите кнопки и , чтобы заблокиро-
вать (отключить) регуляторы уровня для всех каналов.
Чтобы разблокировать регуляторы, снова нажмите кнопки
и .
При подключенном модуле микрофонов регулятор для
каналов 1/2 не работает. Для регулировки уровня записи исполь-
зуйте регуляторы уровня на самом модуле микрофонов.
Подсказка
Кстати
